產品型號: HNAG800-C3H3N
產品描述: 丙烯腈氣體傳感器模組HNAG800-C3H3N,適用于各種環境中的氣體濃度和泄露實時準確檢測，采用進口傳感器和微控制器技術 響應速度快，測量精度高，穩定性和重復性好等優點 并兼容各種控制報警器,，并支持將多個傳感器模組集成到一個模塊上面去，形成一個整體化的多合一氣體檢測系統...
產品應用: 石油石化、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、醫藥科研、制藥生產車間、煙草公司、環境監測、學校科研、樓宇建設、消防報警、污水處理、工業氣體過程控制、鍋爐房、垃圾處理廠、隧道施工、輸油管道、加氣站、等其他有毒有害氣體場所
★整機體積小,重量輕
★專業精選進口傳感器，可以搭載電化學，催化燃燒，紅外原理，熱導原理的傳感器。
★高精度, 高分辨率,響應迅速快.
★本安電路設計，可帶電熱拔插操作。
★數據恢復功能，免去誤操作引起的后顧之憂.
★自動溫濕度補償功能，出廠精準標定，無須再使用標定。.
★模擬電壓或電流和串口同時輸出，方便客戶調試和使用。
★最精密的電路設計和制造工藝，生產復雜，使用簡單。
★可與電腦連接通訊，自行標定校準。
★自帶零點微調功能，方便選定參照數據。
★低功耗產品，可移動電源供電可大量用于分析儀儀器，大氣，環境無人機監測。
丙烯腈氣體傳感器模組 | |||
工作電壓 | 5v/DC24V±5% | 波特率 | 9600,N,8,1 |
測量氣體 | 丙烯腈氣體 | 檢測原理 | 電化學/PID光離子 |
采樣精度 | ±%3F.S | 響應時間（T90) | <30S |
重復性 | ±1%F.S | 工作濕度 | 0-95%RH，(無冷凝) |
工作溫度 | -20 ～ 50℃ | 長期漂移 | ≤±1%（F.S/年） |
存儲溫度 | -20 ～ 50℃ | 預熱時間 | 10S |
工作電流 | ≤20mA | 工作氣壓 | 86kpa-106kpa |
安裝方式 | 6腳拔插式 | 質保期 | 1年 |
輸出接口 | 6PIN | 外殼材質 | ABS/鋁合金 |
使用壽命 | 2年 | 外型尺寸(引腳除外) | 寬37.81 * 高46.6 |
測量范圍 | 詳見選型表 | ||
輸出信號 | RS485/4-20mA(標配)定制0.4-2.0、0-5v、0-10v、TTL | ||
氣體傳感器模組TTL串口連接定義圖：
氣體傳感器模組電壓采集連接定義圖:

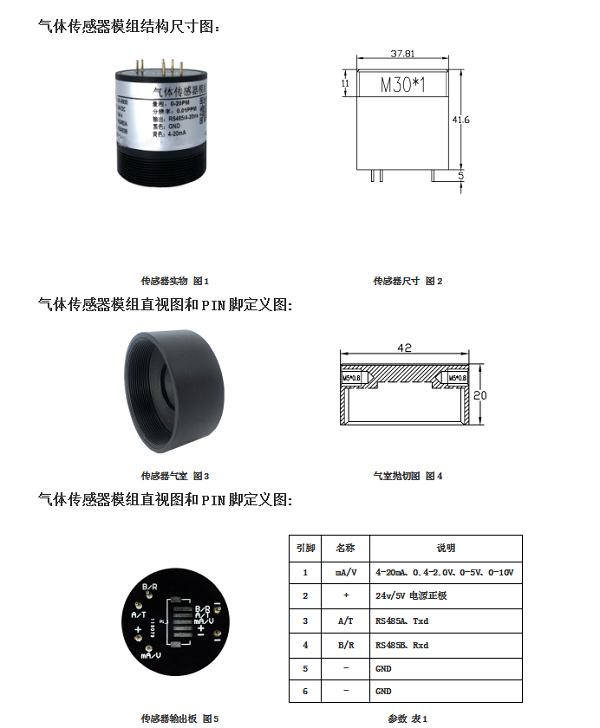

傳感器模組鋁合金外殼尺寸圖：
丙烯腈氣體傳感器模組HNAG800-C3H3N,適用于各種環境中的氣體濃度和泄露實時準確檢測，采用進口傳感器和微控制器技術. 響應速度快，測量精度高，穩定性和重復性好等優點. 并兼容各種控制報警器, PLC, DCS等控制系統, 4-20mA標準信號輸出, 完美輸出各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞;，并支持將多個傳感器模組集成到一個模塊上面去，形成一個整體化的多合一氣體檢測系統，且傳感器模組外殼材質多樣化可選，分別有以下幾種：鋁合金，ABS塑料，316不銹鋼，支持其他材質定制
檢測原理: | 電化學原理，PID光離子 | ||
檢測范圍： | 0-1;10;20;50;100;200;500;1000;2000PPM（更多量程請電話咨詢） | ||
分辨率： | 0.01; 0.1; 1PPM(根據量程和傳感器而定) | ||
溫 濕 度： | 選配件，溫度檢測范圍：-40 ～ 120℃，濕度檢測范圍：0-100%RH | ||
工作電壓： | 5V±1% | 外殼材質： | 鋁合金，高分子聚合物 |
檢測精度： | ≤±3% | 線性誤差： | ≤±1% |
響應時間： | ≤20秒（T90） | 零點漂移： | ≤±1%（F.S/年） |
恢復時間： | ≤20秒 | 重 復 性： | ≤±1% |
信號輸出： | ① 4-20mA信號：標準的16位精度4-20mA輸出芯片，傳輸距離1Km② RS485信號：采用標準MODBUS RTU協議，傳輸距離2Km③ 電壓信號：0.4-2V或0-5V輸出，可自行設置 ④ 開關量信號：標配2組繼電器，可選第三組繼電器，繼電器無源觸點，容量220VAC 3A/24VDC 3A( 根據客戶要求選配 ) ⑤Lora、4G無線傳輸（可選配） | ||
數字信號： | 數據位：8 停止位：1 校驗位：無 | ||
設計壽合： | 2-5年（根據傳感器而定） | ||
波特率： | 9600 | ||
安裝方式： | 7腳拔插式 | ||
輸出接口： | 7PIN | 尺寸： | Φ21.5*31mm(引腳除外) |
防護等級： | IP65 | 質保期： | 一年 |
防爆等級： | 本質安全型 | 工作溫度： | -30 ～ 60℃ |
工作電源： | 24VDC（12～30VDC） | 工作濕度： | ≤95%RH，無冷凝 |
工作壓力： | 86 ～ 106Kpa | 預熱時間： | 30S |
標準配置物品 | 數量 |
氣體傳感器模組 | 1臺 |
數據傳輸/供電線 | 1條 |
使用說明書 | 1份 |
合格證/保修卡 | 1份 |
環保包裝盒 | 1份 |
選配配件物品 | 數量 |
DC 24V電源2A | 1個 |
標定流通池氣室 | 1個 |

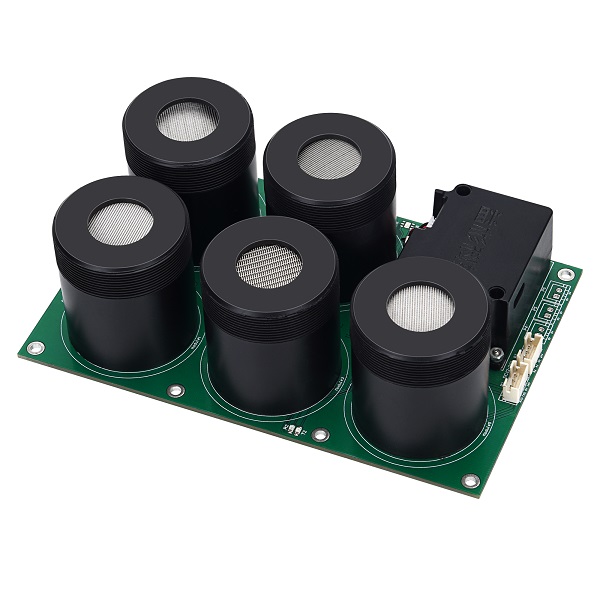

模組集成電路板 | 1個 |
24V 5L/12L真空氣泵 | 1個 |
Lora、4G無線傳輸 | 1套 |
