霍尼艾格揚塵噪聲在線監測系統解決方案
噪聲揚塵在線監測解決方案
一、方案背景
揚塵
揚塵是由于地面上的塵土在風力、人為帶動及其他帶動飛揚而進入大氣的開放性污染源，是環境空氣中總懸浮顆粒物的重要組成部分。
環保部門分析，揚塵是大氣污染的重要因素，對PM2.5的貢獻率達到32%。其中來自建筑工地、水泥攪拌站、發電廠煤粉堆場、碼頭礦山堆場等處的無組織揚塵污染排放， 較之通過煙囪管道排放的有組織揚塵污染更難管理，對PM2.5的影響也更大。因此，監控和管理這些無組織揚塵污染源成為解決城市空氣質量的重要抓手。
監管痛點
監管難度大
監控點多、面廣、線長，而管理人員數量少、疲于應付，監管困難。
現場取證難
普遍缺乏主體責任意識，污染隨機發生且取證不易，需要24小時不間斷監控。
處置不及時
無法對超標現象告警提示，無法做到對現場污染的及時處置。
信息不共享
信息不共享、治理環節多、協同成本高、治理效果反復。
建設依據
1、國家標準 GB 5748-85《作業場所空氣中粉塵測定方法》
2、衛生部行業標準 WS/T206－2001《公共場所空氣中可吸入顆粒物（PM10）測定方法－光散射法》
3、符合勞動部行業標準 LD98－1996《空氣中粉塵濃度的光散射式測定法》
4、國家職業衛生標準 GBZ2-2002《工作場所有害因素職業接觸限值》及 GBZ 159－2004《工作場所空氣中有害物質監測的采樣規范》
二、方案介紹
深圳市霍尼艾格科技有限公司基于環境監測的實際需求，推出了噪聲揚塵在線監測解決方案，利用現代科學技術對揚塵的排放程度進行客觀、科學、準確的量化和評價，是建筑工地，城市管理，大型工況企業揚塵排放濃度監測的首選，也是環保，建設，城市管理，交通，市政等相關部門對大氣污染懸浮顆粒物排放源頭控制評價的重要依據。

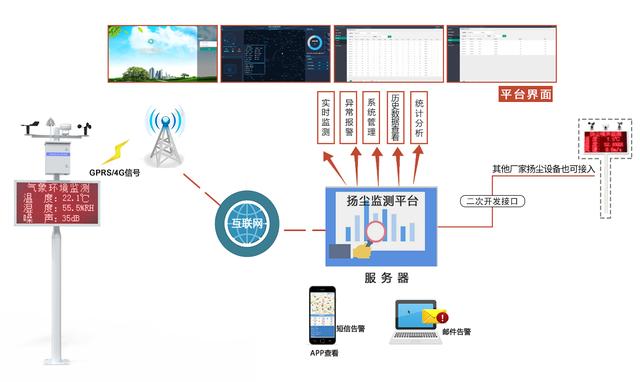

方案拓撲圖
該方案由噪聲揚塵監測站、傳輸系統（GPRS/4G）、監控軟件及配置軟件組成，能夠對現場環境的PM2.5、PM10、環境溫濕度及風速風向等多種要素監測、噪聲監測、視頻監控及污染物超標視頻抓拍（選配）、有毒有害氣體監測（選配）等多種功能；數據平臺是一個互聯網架構的網絡化平臺，具有對各子站的監控功能以及數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。該系統還可以與各種污染治理裝置聯動，以達到自動控制的目的。
三、方案組成
噪聲揚塵監測站
噪聲揚塵監測站主要由揚塵監測單元、噪聲監測單元、氣象監測單元、數據采集處理單元、數據傳輸單元、LED 屏顯示單元、視頻字符疊加單元組成，實現工地環境參數的監測、展示、數據上傳、視頻疊加功能，完美對接政府監測平臺，從而實現其環境參數的 24 小時監管。
可采集要素有溫度、濕度、噪聲、PM2.5、PM10、氣壓、TSP、風速、風向、風力和四氣(CO+NO2+SO2+O3)，具體檢測數據項數可按照需要進行選擇。

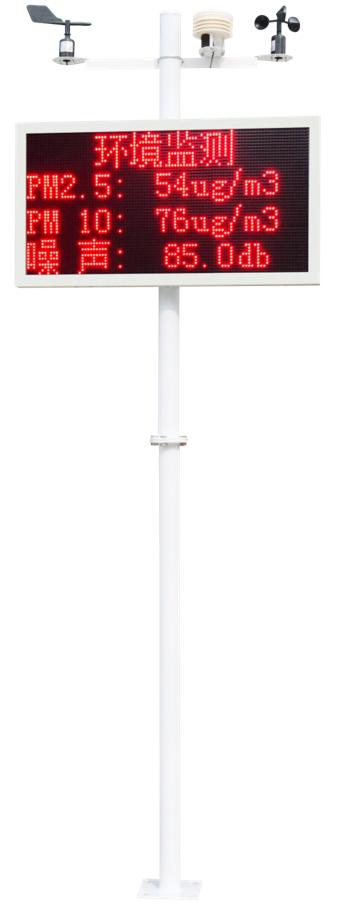

擴散式噪聲揚塵監測站
● 該設備具有 1 路百葉盒（溫度、濕度、噪聲、PM2.5、PM10、氣壓、TSP）采集、1 路風速采集、1 路風向采集、1 路四氣采集、1 繼電器輸出（默認可接現場二級繼電器控制霧炮）、1 路 485 從站輸出；
● 可通過 GPRS /4G方式將數據上傳監控軟件平臺，同時該主機能夠外接 1 路 LED 屏（54cm*102cm）實時顯示當前數值信息；
● 設備采用激光散射原理，風扇作為動力，內置防蟲網，不會因為小蟲造成數據測量不準確。測量范圍0-1000ug/m3；
● 如果增加四氣，需要增加電控箱。
泵吸式噪聲揚塵監測站
● 設備具有泵吸功能采用高精度PM（PM2.5/PM10/TSP）傳感器，并且帶有過濾除濕功能；
● 該設備以氣動流量泵作為動力，壓強比風扇的強很多，大顆粒粉塵不會附著到腔體內部，并且測量腔體采用直通式結構，長時間使用也不會造成灰塵堆積，穩定性比普通揚塵要好的多，數據的一致性也好很多。另外還帶有自動除濕裝置，消除雨霧影響，不會出現雨霧天PM值爆表的問題；
● 該設備具有 1 路百葉盒（溫度、濕度、噪聲、氣壓）采集、1 路風速采集、1 路風向采集、1 路四氣采集、1 路繼電器輸出（默認可接現場二級繼電器控制霧炮）、1 路 485 從站輸出；
傳輸系統

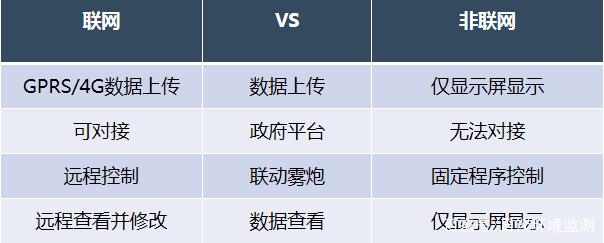

針對不同客戶需求，我司設計聯網與非聯網兩種查看方式，方便客戶選擇。
GPRS/4G的優勢
1.無需布線
2.實時上傳
3.減少人工
該方案一般采用聯網方式，基于GPRS/4G無線傳輸技術將數據上傳至監控軟件，用于無法使用有線傳輸方式的場景。
云平臺
1環境監控云平臺
環境監控云平臺是網頁端在線監控平臺，可以通過賬號密碼在不同終端登錄，實現對噪聲揚塵的監測點位置、設備類型和實時數據的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看、報警信息，方便工作人員及時維護，提高其的穩定性和可靠性。
實時監測
可實時收集各設備的運行參數、工作狀態及告警信息,能實現遠程監控現場對象，進行方便的控制操作。
超限告警
當某參數超過安全值時能提供界面報警、聲光報警、短信報警、電話報警、郵件報警等報警方式，并進行事件記錄，供調用和分析。
2云控通APP
為方便移動端用戶監測數據，公司研發推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼選擇登錄云平臺賬號查看該賬號內設備狀態，可一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
3噪聲揚塵監控配置手機APP
噪聲揚塵監控配置手機APP是深圳市霍尼艾格科技有限公司專門為揚塵監控開發的一款參數配置手機APP。
噪聲揚塵監測站自帶Wifi模塊，會發射WiFi信號（ZSYCCON），連接后可通過噪聲揚塵監控配置手機APP進行配置，可以實現修改目標地址和端口、修改LED屏幕標題、選擇LED屏幕顯示要素，設置霧炮啟動值、讀取設備內物聯卡號等。
四、方案優勢

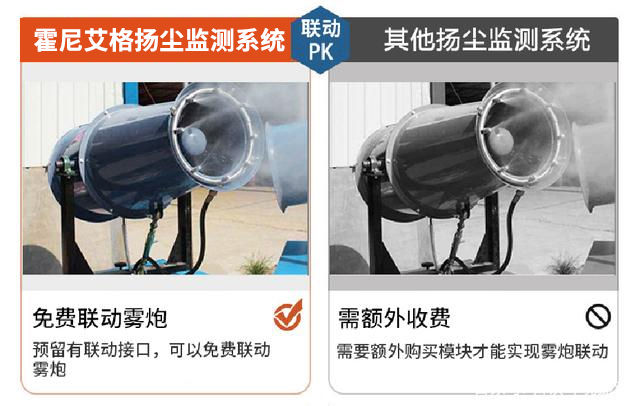

1、免費聯動霧炮
深圳市霍尼艾格科技有限公司揚塵監測系統預留有聯動接口，可以免費聯動霧炮。

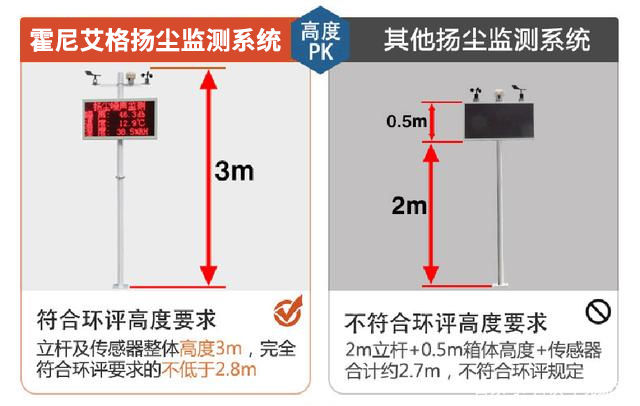

2、3M立桿
立桿及傳感器整體高度3M符合環保要求的不低于2.8M。
3、抗風能力更強
立桿與箱體用抱箍連接，迎風時立桿從背后支撐箱體，可承受臺風。
4、電源品質
深圳市霍尼艾格科技有限公司揚塵檢測儀不惜成本使用優質品牌電源，不受工地塔吊啟停造成的網壓波動影響，安全可靠。

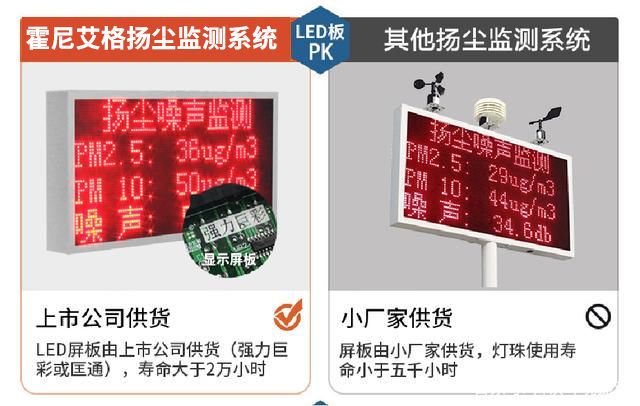

5、LED屏壽命
燈珠帶有聚光罩，亮度增強60%，壽命大于2萬小時，LED屏由上市公司供貨。

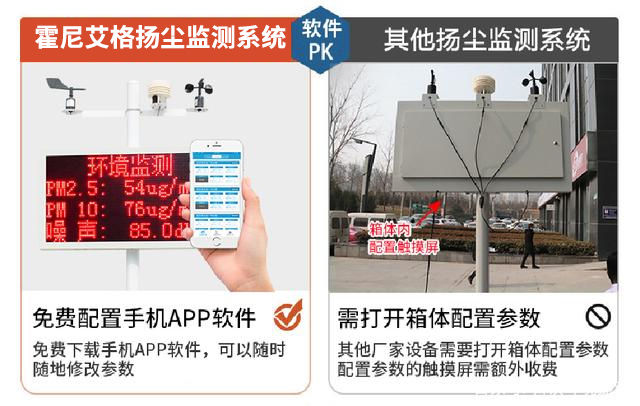

深圳市霍尼艾格科技有限公司揚塵監測系統配備手機APP軟件，可以隨時隨地調整和設置參數，而且不收取任何費用。
6、如何對接政府平臺？
01由客戶提供政府平臺對接協議
02由我司技術確認是否能對接
03確認可對接后進行免費對接平臺
五、方案功能
1、大屏可視化
直觀展示該地區的環境信息、全市因子平均值、設備實時信息及設備列表等信息。
2、實時監控
采集各個站點的實時數據，通過實時監控和現場監控功能將現場狀況快捷有效和干凈直觀的方式呈現給用戶。
3、電子地圖
直觀展示該地區的全部揚塵監測點位，左側列表可快速查詢所需站點。將鼠標移動到某站點上即可查看該點的名稱，單擊某一站點可查看實時揚塵監測數據、站點基本信息、參數變化趨勢等。
4、現場監控
列表中選取某一站點，即可查看實時監控視頻。
5、實時數據查詢
快速查找站點并選擇需要查看的參數類型進行數據查詢，頁面以列表和折線圖兩種直觀的形式呈現出近24小時的小時均值數據。方便查看近期參數濃度的變化曲線，分析數據方便快捷。
6、單點多參數查詢
可以查詢轄區內所有監測站點的歷史數據。根據需要選擇相應的時間范圍和數據類型（小時數據、日數據、月數據、季數據）進行查詢。折線圖，餅狀圖直觀顯示時間段內的波動情況，方便預測未來趨勢；列表顯示具體數據，支持導出和分析。
7. 技術參數
