產品型號: HNAG3000
產品描述: 氧化鋯煙氣氧量分析儀是近幾十年發展起來的新型測氧器，因其具有結構簡單、維護方便、反應速度快、測量范圍廣等特點，而廣泛應用于電力、冶金、供暖、建材、電子等部門，分析各種工業鍋爐及窯爐中煙氣的氧含量
產品應用: 石油石化、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、醫藥科研、制藥生產車間、煙草公司、環境監測、學校科研、樓宇建設、消防報警、污水處理、工業氣體過程控制、鍋爐房、垃圾處理廠、隧道施工、輸油管道、加氣站、
工作原理
氧化鋯是一種高溫電解質濃差電池，在數百度的高溫環境下，具有能
產生氧離子遷移的導電性能，由于被測氣體（煙氣或其它氣體）與參比氣
體（空氣或其它氣體）在氧化鋯兩側鉑電極的氧分壓不同，在兩極間有一
定數量的氧離子遷移而產生了氧濃差電勢，其電勢值與氧濃度的關系，可
以用能斯特（Nernst）公式來表示：
E=RT/4F×LnP1/P2
式中：E—氧濃差電勢（V）
R—理想氣體常數（8.314J/moLK）
T—絕對溫度值（K）
F—法拉第常數（96500c/moL）
P1—參比氣體分壓（空氣）
P2—被測氣體分壓
變送器把所測量出的數據，經單片機計算轉換，將氧含量在液晶屏上顯示出來，同時轉換成電流信號供計算機或計錄儀使用。

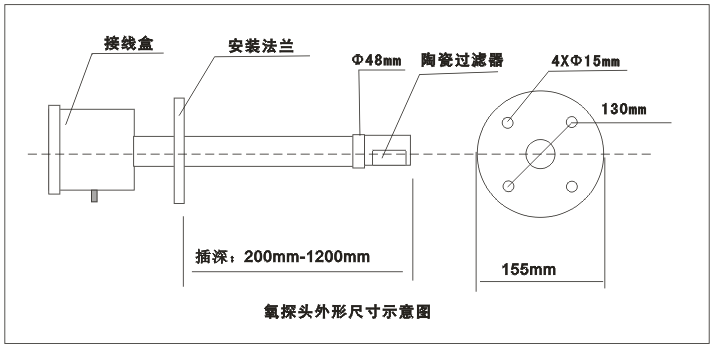

檢測器的構造
檢測器由防塵裝置、氧化鋯管、加熱爐、熱電偶、氣體導管、接線盒以及殼體等主要部件組成。整個裝置采用全封閉型結構，以增加整個裝置的密封性能，提高使用壽命。對高粉塵的檢測環境，為達到更好的過濾效果，加裝了多孔陶瓷過濾器。
檢測器內的氧化鋯管是核心元件 ，屬陶瓷易碎品，運輸和安裝使用過程中應避免劇烈震動，以免損壞。檢測器內加熱爐的作用是提供氧化鋯元件正常工作所需的溫度，為延長加熱爐的壽命，在工藝上作了特殊的處理。因檢測器本身帶有加熱裝置，從而在低于700℃的環境中能正常工作。
產品概述
氧化鋯煙氣氧量分析儀是近幾十年發展起來的新型測氧器，因其具有結構簡單、維護方便、反應速度快、測量范圍廣等特點，而廣泛應用于電力、冶金、供暖、建材、電子等部門，分析各種工業鍋爐及窯爐中煙氣的氧含量，提高燃燒效率，節約能源，減少環境污染。
氧化鋯氧量分析儀由轉換器和檢測器（俗稱氧探頭）組成，在檢測器的核心元件氧化鋯濃差電池上，采用了納米材料和先進的生產工藝，在電極涂層上添加抑制電極老化的添加劑。大大提高了氧化鋯測量探頭的精度和使用壽命。檢測器采用直插式探頭結構，不需取樣系統，能及時反映鍋爐內燃燒狀況，如與自控裝置配合使用，可有效地控制燃燒狀況。轉換器采用單片機智能化設計，漢字液晶顯示，使數據顯示、功能控制更具有人性化；可與各類型DCS數據接入設備連接。使儀表的操作變的簡單，容易掌握。
產品概述：
1. 通用性較強，可以直接替換其它廠家氧量分析儀。
2. 大屏ＬＣＤ顯示。
3. 全中文操作菜單(出口產品可以提供英文菜單)。
4. 氧量量程0.01-25.00％內自由設定（最低量程0-5%）。
5. 溫度采用ＰＩＤ控溫，恒溫點７００℃和７５０℃（可現場選擇）。
6. 可設置氧量上、下限報警指示，溫度上、下限報警指示。
7. 本底電勢一鍵校正。
8. 可用標準氣在線校準。
9. 4-20mA標準電流輸出與主電路光電隔離，可直接遠傳進入DCS系統。
10. 多種故障信息提示。
技術指標
量程：0.01～25.00%O2(量程從5.00％－25.00％內自由設置）
輸出信號： 4 ～20mA 負載電阻≤500Ω 隔離
重復性：滿量程的±0.5%
基本誤差： ≤±1%（滿量程）
穩定性：≤±1%（儀器連續檢定4h）
響應時間：當標準氣體從檢測器入口引入時計，5秒內達到90%的響應
環境溫度：檢測器 -10℃～80℃ 轉換器 0℃～40℃
電源及功耗：電源220±10%VAC，功耗最大為150W
樣氣溫度：≤650℃（700℃以上協商供貨）
樣氣壓力范圍：±10KPa
檢測器長度： 0.4m;0.8m;1.0m;1.2m；（其他長度可根據用戶要求生產）
檢測器的現場安裝條件
避開震動場合；
環境溫度要在儀器規定范圍內；
接線盒要避開高輻射熱源；
盡可能避開腐蝕性氣體；
要有足夠的工作空間；
取樣點的位置選擇
取出的氣樣能快速反映工藝狀態的變化情況，即氣體要具有代表性。
為避免SO2 的冷凝，取樣點氣體溫度應高于300℃，其范圍為300—600℃ 最 佳。
取樣點的溫度、壓力、流量等參數不應變化太大。
取樣探頭的長度應達到煙道內壁300mm以上，保證接觸到流動的煙氣流。
切忌在管道、煙道底部開口取樣。
取樣點的附近爐堂、煙道應無泄漏，否則將造成測量誤差。
要選擇在易于維護、檢修的地方。
氧量檢測器的安裝
預先加工好帶法蘭的設備短接管，孔徑為Φ76，長度約為200mm-400mm。按要求選好取樣位置(爐壁或管道)，開一個Φ76 的孔，將短接水平焊接到爐壁上，焊接時要保證焊接處不漏氣。把檢測器插入短接管中，接管法蘭與檢測器法蘭之間墊上密封墊，旋緊4 個螺栓，使其不漏氣即可。
※注意: 新建爐膛或煙道要等幾次烘爐干燥后再安裝氧探頭，否則，過于潮濕的煙氣可能降低新探頭使用壽命。
由于探頭的參比氣是靠空氣自然對流提供的,探頭盡量選擇水平安裝, 參比氣和標準氣接口相應朝下.探頭端部防護套管的缺口位置(可調整方向)也應垂直向下,以防積灰.
轉換器安裝尺寸
盤裝橫式表：外形尺寸160*80mm*250mm，開孔尺寸152*76mm
盤裝豎式表：外形尺寸80*160mm*250mm，開孔尺寸76*152mm
盤裝方式表：外形尺寸160*160*150mm，開孔尺寸152*152mm
盤裝方式表：外形尺寸144*144*150mm，開孔尺寸138*138mm
墻掛式表： 外形尺寸260*200*100mm
