產品型號: HNAG6200
產品描述: 多路采集氣體預處理在線監測系統主要應用于氣體分析行業，主要原理是將現場的煙氣或高溫高濕度的被測氣體采樣過來進行降溫、除濕、粉塵過濾、過濾焦油處理，并將被測氣體的溫度和濕度恒定在一定范圍，使氣體分析儀能夠正常檢測濃度，整個過程為自動化處理，不需人為干預處理。氣體預...
產品應用: 適用石油石化、鍋爐、加熱爐、窯爐（水泥窯爐、玻璃窯爐、陶瓷窯爐等）焙燒爐、焚燒爐、焦?fàn)t等燃燒設備的煙氣、尾氣、廢氣、排氣等氣體采樣、氣體凈化、環保排放等。適合農業大棚、實驗室、冷庫、高溫爐等高溫或低溫的場合使用

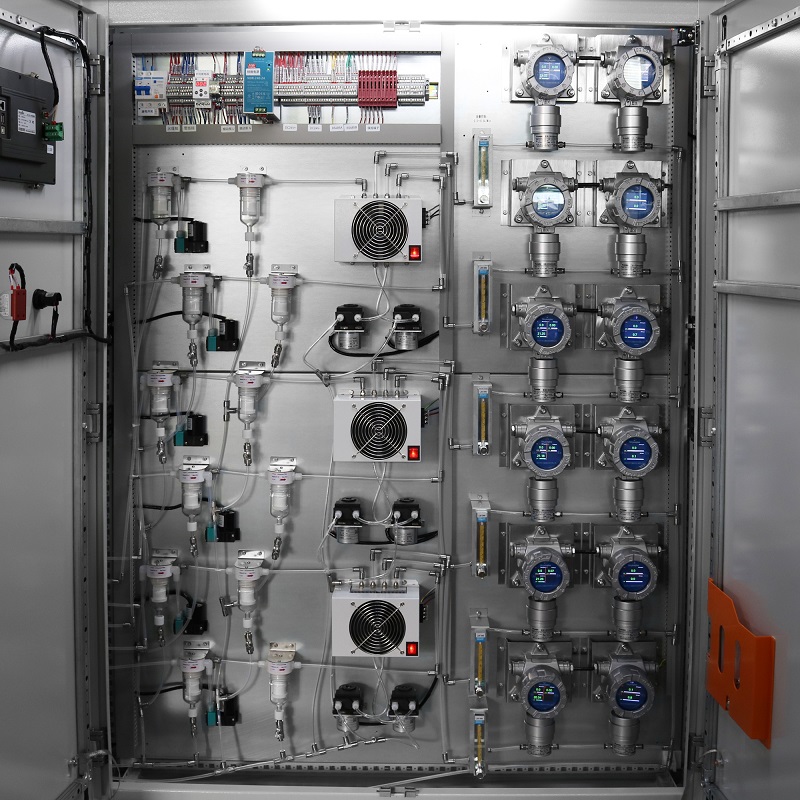

多路采集氣體預處理在線監測系統概述
霍尼艾格煙氣、廢氣連續監測系統，采用了國際先進成熟的技術，結合國內現場的實際情況（高溫、高濕、高塵、高腐蝕），并針對煙氣、廢氣等爆炸性危險工業環境進行專業化安全設計，采用獨特的正壓隔離機柜、電氣信號安全柵技術、信號集成防爆箱處理等技術設計，通過國家相關部門鑒定，并取得國家防爆認證證書。
本系統可以連續監測硫酸霧、鹽酸霧 顆粒物濃度等多項有毒氣體、煙氣、廢氣參數，可顯示和各種參數、系統配置RS485和4-20ma接口，提供數字量輸出和模擬量輸出，可根據業主要求接入到DCS系統。同時系統支持MODBUS、GPRS、CDM、ADSL、以太網等多種通訊方式，將監測數據傳送到環保部門，符合環保總局《污染物在線自動監控(監測)系統數據傳輸標準》(HJ212-2017協議)。
系統技術特點
● 系統高度集成式監測，系統整體功能全面，操作簡單，方便安裝；
● 前置高溫型粉塵過濾器，過濾孔徑10μm；過濾效率≥99%；
● 采用壓縮機式冷凝系統，蠕動泵自動排水；快速降溫并同步氣液分離，避免液體對樣氣成分的影響；
● 采用日本進口10μm級SMC油霧過濾器，蠕動泵自動排出；
● 采用原裝進口高性能氣體傳感器，在線分析實時監測，可同時監測多種氣體；
● 采用嵌入式32位低功耗微處理器，響應速度快，測量精度高，穩定性和重復性好；
● 數據存儲與分析系統、數據遠程傳輸系統（RS485、RTU433、GPRS、TCP/IP網口傳輸?shù)龋蛇x）；
● 標配反吹接口及標氣校準接口，后期維護方便簡易
在線分析儀通常需要不含干擾組分的清潔樣品，在正常情況下，樣品必須是在限定的溫度、壓力和流量范圍之內。故本系統處理的基本任務和功能歸納如下：不銹鋼氣路采樣，除塵，除水除濕和氣液分離；保持氣體流量調節，包括快速流路和分析回路；壓力調節，包括降壓、抽吸和穩壓。去除有害物包括對分析儀探頭有危害的組分和影響測量的干擾組分。依據需方工況及使用要求，設計預處理流程如下：
① 現場將鍋爐煙氣通過φ8*10cm316不銹鋼管或者四氟管引出；鍋爐煙道與不銹鋼管采用焊接或法蘭連接；尾端需M10內螺紋或?qū)毸宇^與我方進氣管連接；
② 由于管內工況含溫度最高300°需采樣管長10米左右
③ 升溫后的氣體進入U型螺旋冷凝干燥器，氣體瞬間將至常溫，凝結的水滴由蠕動泵自動排出；
④ 冷凝后氣體進入粉塵過濾氣和水氣過濾器，進行二級過濾；
⑤ 二次干燥過濾后的氣體進入流量計，將流速溫度在500ml/min 送入檢測儀探頭，進行檢測；
⑥ 檢測后尾氣通過吸收后排空
⑦ 整套系統柜式布局，可選配滾輪、安裝支架；
⑧ 整套系統氣路均采用304不銹鋼管或者四氟管，所有金屬接頭均采用304不銹鋼；
多路采集氣體預處理在線監測系統技術參數
1、 電源輸入：220AC
2、 工作功率：80-100W
3、 傳感器類型：電化學；紅外，PID
4、 氣體種類：各種可燃及有毒有害氣體
5、 采樣方式：泵吸式；
6、 氣體量程：可定制
7、 精確度： ≤±3%FS；
8、 分辨率： 0.1mg/m3 ；
9、 重復性： ≤±3%FS ；
10、 零點漂移： ≤±2%FS/6h ；
11、 跨度漂移： ≤±5%FS/6h ；
12、 響應時間： T90≤3 S ；
13、 通信方式：4-20mA/RS485數字信號
14、 報警方式：聲光報警；顯示屏：7寸觸摸
15、 工作溫度： -20~400度；
16、 工作濕度： 0~90%RH(無凝結)
17、 使用壽命： 傳感器（2年）、儀器（5年）；
項目設計依據

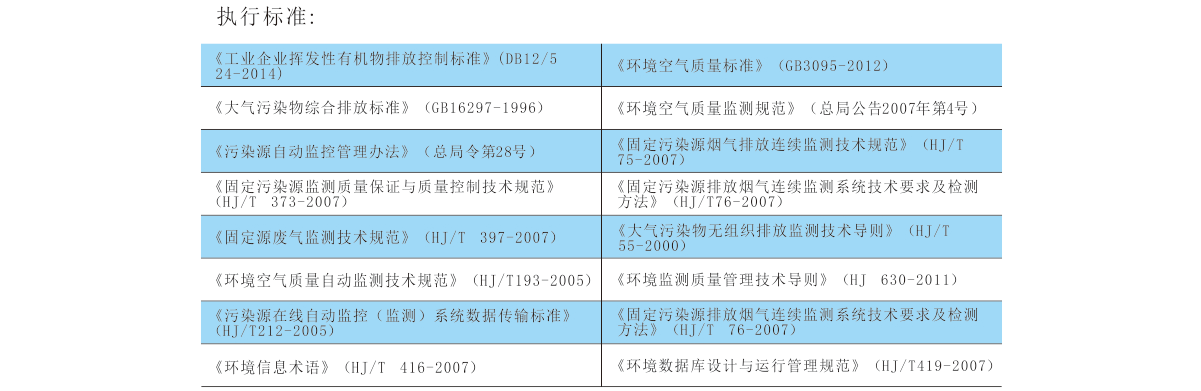

為了使本項目設計能夠符合各級環保部門及業主的需求，本項目以國家及行業相關標準、地方環保主管部門的要求為依據進行設計。具體相關標準如下：
三、煙氣、廢氣在線監測設計方案

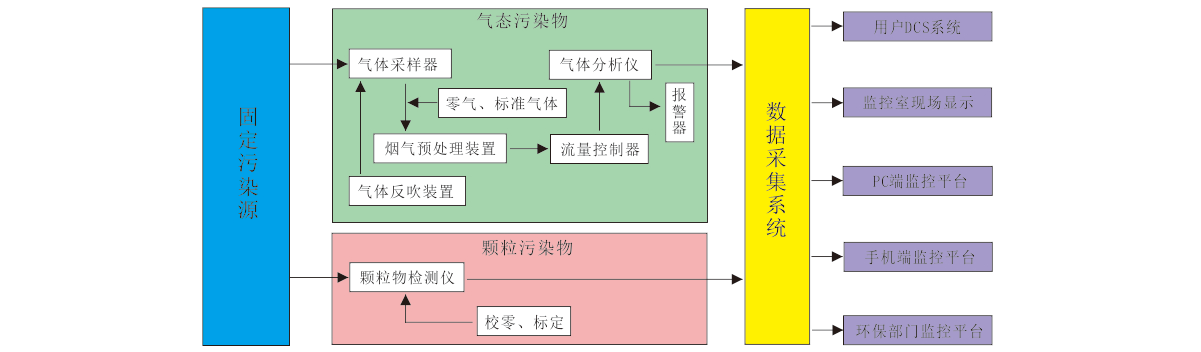

系統總體架構設計
霍尼艾格氣體在線監測集成預處理系統是集采樣、降溫、除塵、干燥、濾油、減壓、限流、分析、及信號傳輸一體的在線監測設備，針對鍋爐煙氣、石油化工、有機化工、醫藥制造、工業涂裝、機械設備制造、包裝印刷、電子生產、合成革、涂料油漆、服裝加工、家具制造、膠粘劑等行業的有組織固定源的廢氣監測系統；應用于在線監測及廢氣處理設施的進、出口的廢氣在線監控及處理效率的評價監測中溫度、濕度過高，油水、粉塵情況的復雜環境的氣體監測處理方案；系統采用智能化原裝進口傳感器檢測技術，檢測響應速度快，測量精度高，穩定性和重復性好；該系統可將實時監測數據可傳輸?shù)街付ǖ谋O(jiān)控中心；也可與各地環保局進行系統聯網，能根據各地環保局的標準進行訂制開發。
安裝方式
1.機柜固定
1.1機柜采用立柜式放置，地面應保持平整，機柜不得傾斜放置。
1.2機柜頂部有散熱風扇，頂部空間應不小于1m,便于散熱；頂部不得放置其他物品。
2.氣路連接
2.1氣路連接采樣316不銹鋼管或者四氟管外徑φ6mm，壁厚1mm；采樣距離不超過15m(如需更遠距離采樣，需另選配大抽力采樣泵）
2.2采樣管插入深度為煙道（或排氣筒等）直徑的1/3
2.3采樣管插入方向應與管道內氣流方向垂直；如若是橫向管道，采樣管不得裝于管道底部，以免管道積水進入采樣管。
2.4安裝高度一般為煙囪高度的1/3處，如若是煙道則還應避開彎道，采樣口需大于彎道1.5米
2.5采樣管連接方式建議采用法蘭連接
2.6 采樣管與機柜進氣口連接，采用不銹鋼快速卡扣接頭連接，按下圖將螺母、卡扣穿在采樣管上，擰緊螺絲即可
2.7排氣口與泄壓口排出均是檢測后的尾氣，如需回收或排至室外，則也需用管連接排走，接法與上圖一致；如直接排口，則可不做任何連接
3.供電
3.1機柜采用220V AC供電，額定功率：550W
3.2機柜需良好接地
4.測試
4.1安裝完成后開機，本設備出廠已經按采購要求調試完成；無需再做其他設置
4.2檢查顯示屏是否正常啟動
4.3檢查流量計流量是否為500mL--1L之間
4.4檢查排氣口、泄壓口是否有氣流排出
售后服務
為創造名牌，提高企業知名度，樹立企業形象，我公司本著“一切追求高質量，用戶滿為宗旨”的精神，以“最優惠的價格、最周到的服務、最可靠的產品質量”的原則向您鄭重承諾：
一、產品質量承諾：
1、 產品的制造和檢測均有質量記錄和檢測資料。
2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
二、產品價格承諾：
1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優惠的價格提供給貴方。
三、交貨期承諾：
1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
2、產品交貨時，我公司向用戶提供下列文件;
① 技術保養維修手冊
② 產品使用說明書
③ 提供易損件、并附送一定量的備件
四、售后服務承諾：
1、服務宗旨：快速、果斷、準確、周到、徹底
2、服務目標：服務質量贏得用戶滿意
3、服務效率：保修期內或保修期外如設備出現故障，供方技術24小時電話接聽
4、 服務原則：產品保修期為十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
