一、方案概述
乙醇氣體一旦泄露或積聚在周圍環境中，將可能引起火災、爆炸或人身中毒等惡性事故。為了保證生產和人身安全，應設置可靠的乙醇氣體檢測報警器，連續監控控制環境中乙醇氣體的泄露和濃度情況，及時發出報警。本檢測報警系統就是為了實現對生產車間、倉庫等處的乙醇氣體進行實時濃度監測與報警實現和集中統一管理。為了實現可靠的乙醇氣體檢測報警系統。初步對乙醇氣體檢測報警系統進行設計，包括檢測點的設置，檢測器和指示報警設備的選型，系統配置以及安裝到檢測系統實現的整體預設。
系統主要功能包括：
（1） 實時監測生產車間、倉庫等處附近乙醇氣體的含量，達到一定濃度時實時報警。
（2） 通過上位機系統監控中心實時觀看車間和倉庫的現場情況。
（3） 在監控中心實時記錄以上各監測數據，對數據統一集中管理。
（4） 并能通過聲光報警、液晶屏幕顯示等多種方式發出報警信息，及時告知維護管理責任人。
（5） 對歷史數據的自動分類整理。
（6）管理軟件提供事件查詢、告警配置和查詢、環境參數瀏覽。
二、方案介紹與設計
1、檢測點的定位通過對產車間、倉庫等處的細致分析，我們不難發現設置乙醇氣體探測器的最佳位置或必要設置點。具體到某個裝置時可做更具體的分析，根據上述可能泄露的部位,確定乙醇體探測器布置的最佳位置或必要設置點，從而保證泄漏的乙醇氣體充分擴散到檢測器附近，使泄漏險情及時被探知。
乙醇氣體檢測儀的選擇針對深圳賽保爾生物藥業有限公司的實際環境與自然條件的限制，選用催化燃燒乙醇氣體報警器較為合適，因為催化燃燒具有輸出信號線性好，指數可靠，價格便宜，不會與其它氣體發生交叉感染，比較適用于深圳賽保爾生物藥業有限公司的環境類型。
霍尼艾格HNAG1000探測器一個主要的特點是它的自動校準功能，可以通過帶背光的液晶顯示屏上的提示一步步地引導操作者進行校準。傳感器及信號發生器被安裝在一個防爆機殼內，機殼上有玻璃罩，正好適用于藥廠這種特別要求的環境中。這種產品系列延續了在氣體傳感器設計中體現的“易于安裝、易于維護”的理念。
霍尼艾格HNAG1000乙醇氣體探測器特點：
★ 國家防爆認證：防爆類型為EXdⅡCT6 Gb★
★本安型電路設計：乙醇氣體報警器內部電路設計都是符合國家本安防爆型的。
★ 多功能顯示：對于帶顯示的可燃氣報警器，設備可以實時顯示當前檢測的氣體的濃度和當前的時間等數據。
★ 功能齊全：HNAG1000型號乙醇氣報警器無論從供電電源選擇、標準信號輸出選擇、量程選擇等選擇在行業內都是非常齊全的，幾乎可以滿足技術要求。
★ 安裝使用方便：HNAG1000型號可乙醇報警器在安裝固定、接線等使用方面上都采用人性化設計。設計都是站在現場施工人員角度，一切以方便現場施工人員使用為原則的成熟產品。
★ 高精度：乙醇氣報警器采用知名品牌的核心傳感器配件、先進的硬件和濾波技術、環境導致誤差補償技術確保了該設備的高精度。
★ 維修更換方便：本著讓客戶少花錢，又以最快速度更新設備的原則。霍尼艾格公司的乙醇氣報警器在產品后續使用中需要更換配件和維修方面，都是非常方便的。那樣將不影響客戶的正常施工和生產。
★ 配套不銹鋼防爆聲光報警器：乙醇氣報警器配備不銹鋼防爆型聲光報警器。有高強度的聲和光報警。當現場氣體泄漏到報警濃度時能夠同時用聲音和光兩種方式及時有效的提醒您。讓您的人身和財產安全能夠得到保障！報警值可自行設定。
★ 故障率低、穩定性高：經過多年在全球各地的石油化工、電力、醫療、農業、航天、礦業等環境中的使用，乙醇氣體報警器的故障率極低。選擇品牌儀器讓你更放心！
★ 帶有自動校正功能：乙醇氣報警器有些帶有自動校正功能，減少因傳感器漂移而造成的檢測誤差。
★ 通訊和自診斷功能。儀器可以通過自我診斷得出當前設備運營情況狀態。如查看、設定、校正、報警點設置等。
霍尼艾格HNAG6500乙醇氣體控制器特點

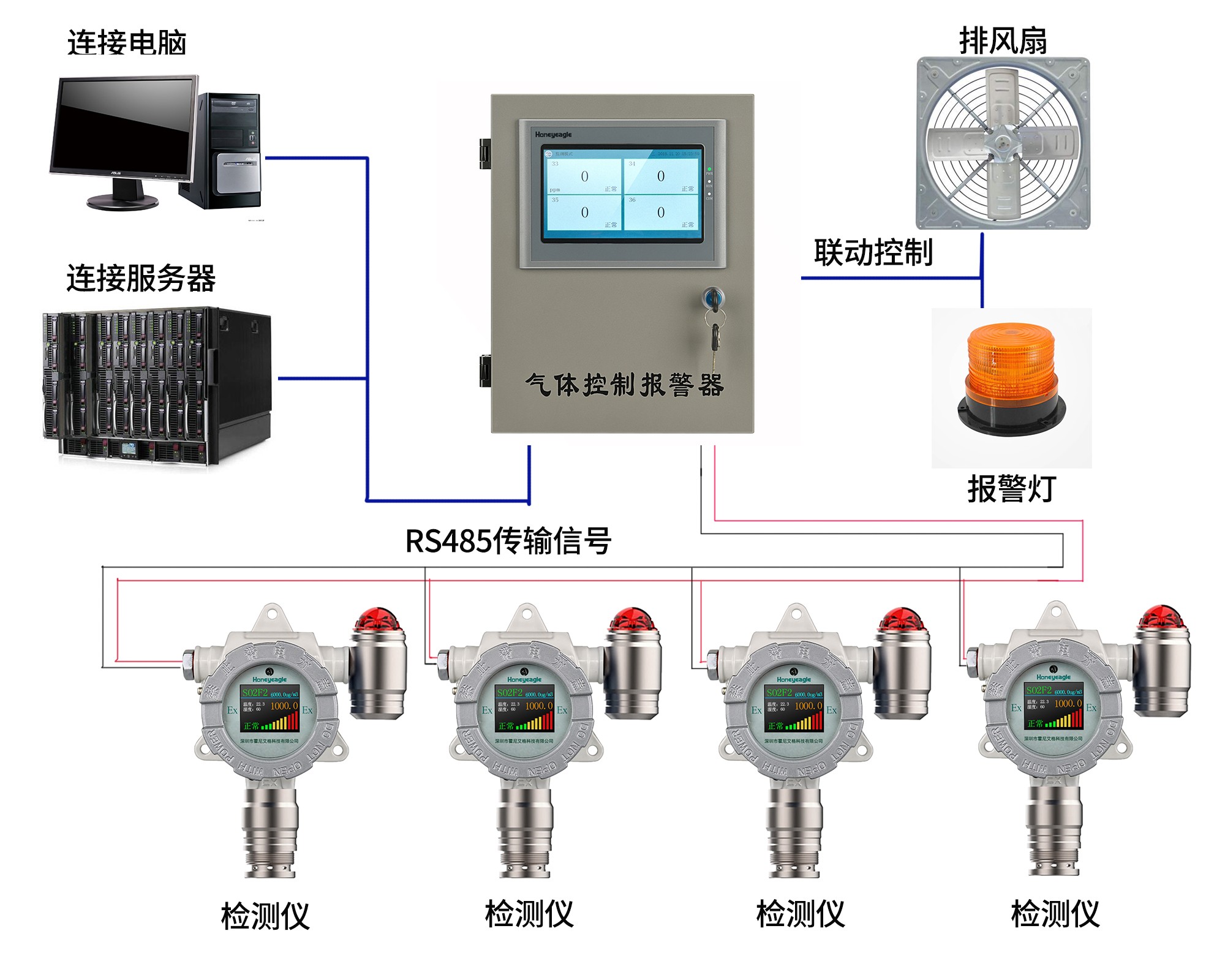

乙醇氣體報警控制主機的選擇氣體控制報警主機的功能是把所有檢測分點的檢測數據傳輸到主機上來，由主機統一顯示和控制各風機、報警器、電磁閥等設備，便于統一監控和管理。霍尼艾格公司的報警控制主機帶有數字信號采集模塊和模擬信號采集模塊，數字采集模塊最大可以采集255路分點的檢測信息,傳輸距離可達2000米；模擬信號采集模塊可以同時采集8個分點的模擬4-20mA信號（最大可以擴展到16個點）。同時霍尼艾格主機配有網口和RS485通訊接口，用于與中央控制系統進行數據傳輸。4組獨立繼電器功能可以用于控制風機、報警器、電磁閥等設備。另外安帕爾主機采用超大規模集成電路，讓采集更快速、更精準。7寸觸摸彩色顯示屏和帶10萬條數據儲存數據導出功能，使得霍尼艾格報警控制主機的用戶體驗更加友好，操作更便捷和人性化。
檢測報警系統安裝與實現 整個檢測系統可由檢測器和報警器組成，也可以結合PLC控制器與組態功能，實現上位機直接觀測被檢測地點實時情況的遠程智能檢測報警系統。此檢測儀器帶有聲光報警功能，根據具體需要，可以設置為具有消音功能，只通過上位機獲取各檢測點的直觀乙醇氣體濃度值。此外檢測系統還可以通過自身或外接存儲器記錄以往的歷史檢測數據。當檢測到乙醇濃度達到危險值，可通過PLC控制器自動實現報警器的報警顯示功能。報警器可采用蜂鳴器、指示燈等常規儀表，也有PLC、分散控制系統、數據采集系統、工業控制計算機或專用報警顯示設備等電子設備。指示報警設備應安裝在有人值守的控制室、現場操作室內?，F場報警器應就近安裝在檢測器所在的區域。除此之外，在設計檢測器時需要充分考慮其安裝位置的合理性，為以后的使用、維護、檢定提供方便。根據現場的空氣可能環流及空氣流動的上升趨勢，以及廠房的空氣自然流動情況、通風通道等綜合推測，當發生大量泄漏時，根據乙醇氣體在平面上自然擴散的趨勢方向，確定平面位置，再根據泄漏氣體的密度并結合空氣流動的方向，確定空間位置
三、方案總結
綜上，本方案即利用典型的乙醇氣體探測器為引導，實現由檢測器和報警器，結合PLC控制器與組態功能，最終實現上位機直接觀測與控制被檢測地點實時情況的遠程智能檢測報警系統。此外，還可考慮將乙醇、有毒氣體檢測報警系統，與火災檢測報警系統合并設置，即設置火災和氣體檢測報警系統。這樣將安全獨立于過程控制，從而確保生產的安全運行。
