烤漆房有機揮發VOC氣體濃度檢測系統
噴漆烤漆的過程中產生的有毒有害氣體。有毒有害氣體主要污染物含有懸浮顆粒物、芳香族化合物、苯、甲苯、二甲苯等有機揮發物。根據作業人員安全，保護大氣環境，噴漆烤漆房需要安裝有毒有害氣體在線實時監測系統方案，有毒有害氣體濃度檢測方案設計如下：
1、探測器工作過程：
氣體探測器將會探測到有機揮發VOC氣體濃度傳輸到有機揮發VOC氣體報警控制主機，一旦氣體濃度達到下限報警值，控制主機就會發出聲光報警, 并輸出低限報警信號以啟動排風扇，降低現場的有機揮發VOC氣體濃度。如果有機揮發VOC氣體探測器探測到有機揮發VOC氣體濃度持續上升，并達到高限報警值, 那有機揮發VOC氣體報警控制主機就會輸出高限報警信號（脈沖信號)以啟動緊切斷電磁閥，切斷氣源。
有機揮發VOC氣體報警控制主機與風機的聯接，有機揮發VOC氣體報警器與功率≤200W的排風扇可以直接連接，與功率＞200W風機連接需要通過220V交流接觸器。
2、以上情況使用固定式氣體檢測儀或者固定式氣體報警器，產品描述和技術參數如下：
在線式有機揮發物VOC氣體檢測儀,適用于各種環境中的有機揮發物氣體濃度和泄露實時準確檢測，采用進口PID光離子傳感器和微控制器技術. 響應速度快，測量精度高，穩定性和重復性好等優點. 接線方式適用于各種危險場所, 并兼容各種控制報警器, PLC, DCS等控制系統, 可以同時實現現場報警預警, 4-20mA標準信號輸出,繼電器開關量輸出; 完美顯示各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞;獨立氣室，傳感器更換便捷,更換無須現場標定，傳感器關鍵參數自動識別;具有良好的抗干擾性能。
型號： | |||
檢測氣體： | 空氣中的有機揮發氣體 | ||
檢測范圍： | 0-100ppm、500ppm、1000ppm、5000ppm、 | ||
分辨率： | 0.01ppm、 | ||
顯示方式： | 液晶顯示 | ||
溫 濕 度： | 選配件，溫度檢測范圍：-40 ～ 120℃，濕度檢測范圍：0-100%RH | ||
檢測方式： | 擴散式、流通式、泵吸式可選 | 安裝方式： | 壁掛式 |
檢測精度： | ≤±2% | 線性誤差： | ≤±1% |
響應時間： | ≤10秒（T90） | 零點漂移： | ≤±1%（F.S/年） |
恢復時間： | ≤10秒 | 重 復 性： | ≤±1% |
信號輸出： | ① 4-20mA信號：標準的16位精度4-20mA輸出芯片，傳輸距離1Km | ||
傳輸方式： | ① 電纜傳輸：3芯、4芯電纜線，遠距離傳輸（1-2公里） | ||
接收設備： | 用戶電腦、控制報警器、PLC、DCS、等 | ||
報警方式： | 現場聲光報警、外置報警器、遠程控制器報警、電腦數據采集軟件報警等 | ||
報警設置： | 標準配置兩級報警，可選三級報警；可設置報警方式：常規高低報警、區間控制報警 | ||
電器接口： | 3/4″NPT內螺紋、1/2″NPT內螺紋，同時支持2種電器連接方式 | ||
標志： | ExdII CT6（隔型） | 殼體材料： | 壓鑄鋁+噴砂氧化/氟碳漆，防腐蝕 |
防護等級： | IP66 | 工作溫度： | -30 ～ 60℃ |
工作電源： | 24VDC（12～30VDC） | 工作濕度： | ≤95%RH，無冷凝 |
尺寸重量： | 183×143×107mm(L×W×H）1.5Kg(儀器凈重) | 工作壓力： | 86 ～ 106Kpa |
標準配件： | 遙控器、說明書、合格證 | 質保期： | 一年 |
三、工作原理及實物連接圖

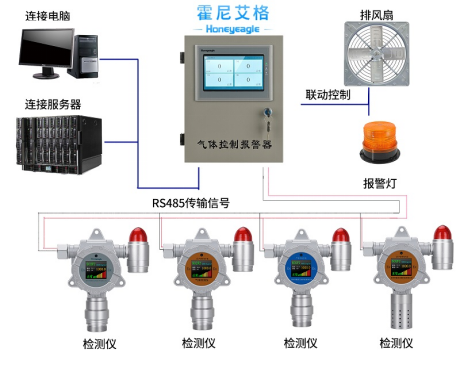

有機揮發物VOC氣體報警器采集到的氣體濃度信號轉換為RS485，并以RS485標準信號的方式傳到控制主機上；控制主機接受有機揮發物VOC氣體報警器傳上來的RS485信號，經過處理、邏輯分析，以數字顯示、聲光報警的方式反映出來（可連接風機，電磁閥等）。
1.
氣體報警器的安裝位置的確定：探測器安裝在可能有釋放源的區域內，探頭對準氣體聚集、擴散的方向，當被測氣體比重大于空氣時（液化石油氣、沼氣），探測器安裝在距離地面20～60cm處，當被測氣體比重小于空氣時（天然氣），探測器安裝高度高于釋放源0.5～2米處。
氣體報警器不能安裝在以下位置
1.直接受蒸汽、油煙影響的地方；
2.給氣口、換氣扇、房門等風量流量大的地方；
3.水汽、水滴多的地方；
4.有沖擊、震動及強電磁場干擾的地方；
5.溫度在-40℃以下或70℃以上的地方；
分布與接線要求
探測器與控制器之間用四芯電纜線連接，
線徑（1.5/2.0 mm2）
傳輸距離（1200/1500 m）

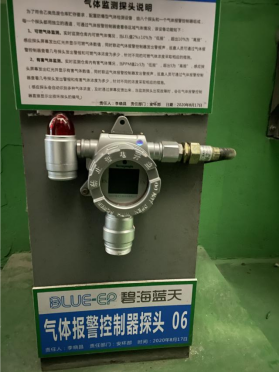

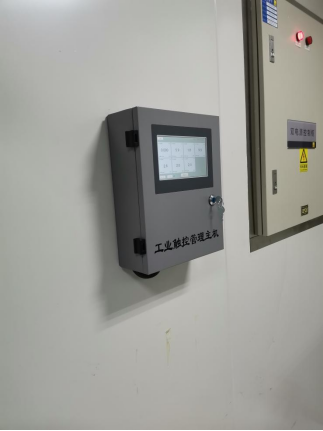

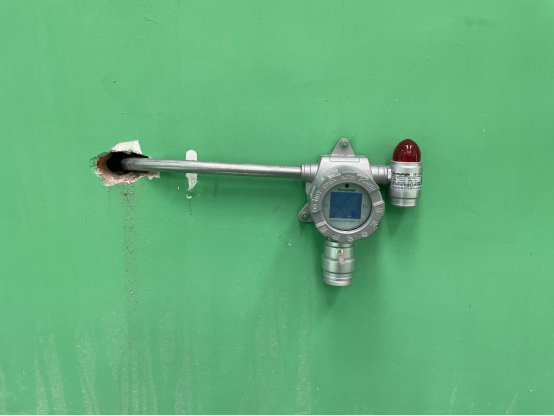

安裝案例
