乙醇氣體監測報警系統設計方案
深圳市霍尼艾格科技有限公司專注于氣體檢測報警器，易燃、易爆、有毒有害氣體檢測報警設備、環境監測分析儀器和水質分析儀及提供完整的工業安全和環境監測系統系統解決方案的專業制造商，是集研發、設計、生產制造、銷售和服務于一體的國家高新技術公司，公司致力于成為國內最專業的現場檢測儀器及系統解決方案供應商。
產品型號：HNAG1000-C2H6O-F 乙醇氣體檢測儀
油庫是最典型的防爆區，庫區的整個生產過程和工藝流程中使用了法蘭、閥門進行管道、罐體之間的連接、輸送。這些關鍵部位的器件隨著設備的磨損和老化以及操作不當，極易產生油體泄漏，如果這些油的揮發氣體大量積聚，當濃度達到爆炸極限遇高熱、明火或者電火花時，就會引起火災、爆炸事故，甚至造成人員傷亡和財產損失。為了避免此類事故的發生，在油庫的整個生產環境中，尤其是法蘭連接、閥門連接處這些易泄漏點處安裝可燃氣體探測報警器是非常必要的，用來及時監測易燃易爆氣體的泄漏點和空間聚集氣體的濃度，及早發預防安全事故隱患，發出報警信號，或啟動連鎖保護系統，將事故損失控制在最低。所以在油庫安裝氣體監測報警系統是非常必要的。

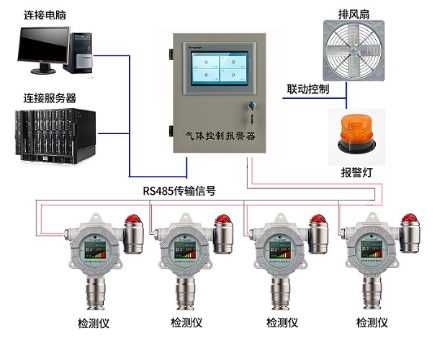

氣體檢測報警器主要有三部分組成，一是氣體探測器，采集空氣中的易燃易爆氣體，安裝在氣體釋放源或者易發生泄露點附近；二是監測報警控制系統，顯示需要監測氣體的濃度，當達到報警設定值時，發出聲光警報或其它信號，一般安裝在有人值守的值班室；三是連接部分，是指防電磁干擾的鎧裝電纜或加金屬套管的電纜，將氣體探測器的信號傳遞至監測報警控制系統。
當氣體探測器檢測到空氣中的可燃氣體時，將氣體濃度的大小轉化為相應的4-20mA電流信號，由連接電纜傳送至監測報警控制系統，監測報警控制器在將電信號轉化為數字信號，在液晶顯示器上顯示出氣體的濃度值，當檢測值大于報警設定值時，便由蜂鳴器或警示燈發出報警信號，提示工作人員引起注意，或啟動連鎖排風系統。
本產品的安裝位置可參考石油化工行業標準SH3063-1999《石油化工行業可燃氣體和有毒氣體檢測報警器及規范》。

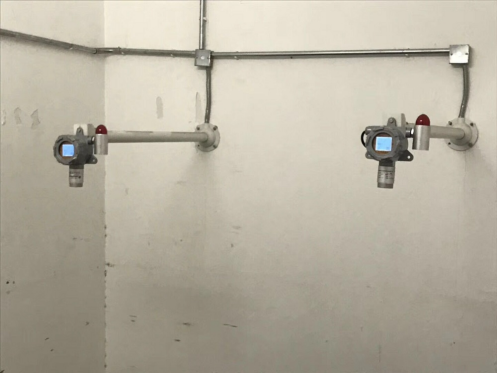

1.探測器安裝位置應便于人員操作維護。
2.探測器安裝位置應選擇在可燃性、毒性氣體容易泄漏的設備閥門或管道附近。布置在釋放源的最小頻率風向的上風側。
3.探測器的有效覆蓋水平平面半徑，室內宜為7.5m；室外宜為15m。
4.室外安裝應考慮風雨情況，安裝防雨罩及防曬板（安裝支架帶有防曬板）。
5.探測器安裝距地面及墻壁不易太近，且周圍留下不小于0.3m的凈空。便于標定時安裝氣罩。另外，墻表面易吸收毒性氣體，并隨著溫度、濕度的變化向外釋放，影響傳感器的正常工作。
6.探測器的安裝高度應根據被測氣體的密度來確定，對于密度大于空氣的氣體將其安裝高度應距地坪（或樓地板）0.3～0.6m。若該區域經常用水沖洗或經常下雪，應將探測器安裝的高些，以保證傳感器不被浸濕或被積雪掩埋。
7.對于密度小于空氣的氣體其安裝高度宜高出釋放源0.5~2m。
8.探測器的傳感器部分應當向下，而不要指向天空或天花板。
9.探測器宜安裝在無腐蝕性氣體、無沖擊、無震動、無粉塵、無強電磁場干擾的場所。
1、對報警器報警的錯誤認識。
許多人認為：只要檢測器附近有可燃氣體或者有毒氣體存在，該控制器就應該發出報警信號，不報警，報警器就可能出了故障，這種認識是錯誤的。
報警器的檢測對象為空氣中的可燃氣體，例如可燃氣體：監測范圍為0-100%LEL，但只有可燃氣體濃度達到報警設定值(例如報警低報值設置為25%LEL)時，控制器才發出報警信號，并不是有可燃氣體就報警。
2、氣體探測器自身防爆設施損壞，并未引起足夠重視。
在使用中，時有對防爆密封件損壞、松動、防爆管破裂等防爆設施損壞而無人問津的現象。
眾所周知，報警器的安裝地點屬于易燃、易爆場所，特別是檢測器直接與現場的可燃氣體接觸，如防爆設施損壞而未及時維修或更新，當可燃氣體濃度達到最低報警極限時，就可能直接引起火災，不但起不到防災的作用，更成了火源。
3、氣體探測器無防水罩或防水罩損壞。
在使用過程中，有時隨意摘掉防水罩或防水罩損壞不及時更換的現象發生。
檢測器有時被安裝在露天，如罐區、露天閥組、露天泵房等地；也有安裝在室內距地面0.3-0.6m高處，如下雨或沖洗地面，水很容易進入檢測器，極大影響檢測器壽命。
4、控制系統無對應的氣體探測器分布圖。
在使用過程中，控制器操作柜上可燃氣體探測器分布圖，當有報警時，無法及時、準確確認對應可燃氣體探測器的位置和釋放源的位置。
根據氣體探測器的有效檢測距離，室內不得大于7.5m，室外不得大于15m，在許多危險裝置區域的氣體探測器不止一個，每個氣體探測器都有自己的監測區域和檢測范圍。而每個氣體探測器在控制系統上都有一個對應的報警顯示，為了便于準確、及時地判斷釋放源的位置，在控制系統應有氣體探測器分布圖。
5、隨意更改氣體探測器的位置。
在生產裝置改動的過程中，隨意改動氣體探測器的位置，造成氣體探測器靈敏度降低或裝置內出現檢測死角。
檢測點的確定是根據工藝裝置、裝備設施、氣體集聚等相關方面來確定的。在改建、擴建過程中，不考慮氣體探測器的作用和檢測范圍，隨意更改氣體探測器位置，必然會造成檢測位置重復或檢測不到的地方。況且，在拆裝的過程中，由于震動等原因還可能造成氣體探測器靈敏度降低。
6、檢查不到位。
在實際使用中，不是檢查不全面就是檢查周期太長，從而導致報警器管理脫節。
按照《可燃氣體檢測報警器的使用規范》，應定期對可燃氣體檢測報警器進行檢查。檢查內容為：檢查系統的運行情況；每周進行一次外觀檢查，檢查連接部位、可動部件、顯示器和控制旋鈕，檢查故障燈，檢查防爆密封件和緊固件，檢查探頭有無堵塞，檢查防水情況等內容。
7、測試方法不當。
在測試氣體檢測報警器的可靠性時，例如可燃氣體探測器，直接使用火機的液化氣與傳感器接觸，從而導致氣體傳感器損壞，探測器靈敏度降低或失靈。
8、檔案資料不全。
氣體報警器無專人管理，檔案資料不全。
氣體探測器以及報警控制系統作為重要的安技設備，應設專人管理，建立健全所有基礎資料。加強維護保養，并有相關記錄。
