為了保證生產和人身安全，應設置可靠的可燃氣體和有毒氣體檢測報警器，連續監控控制環境中可燃和有毒氣體的濃度情況，及時發出報警。本檢測報警系統就是為了實現對生產車間、倉庫等處的可燃氣體進行實時濃度監測與報警實現和集中統一管理；需要一套可靠的可燃氣體檢測報警系統。
系統主要功能包括：
（1） 實時監測生產車間、倉庫等處附近可燃氣體和有毒氣體的含量，達到一定濃度時實時報警。
（2） 通過上位機系統監控中心實時觀看油庫的現場情況。
（3） 在監控中心實時記錄以上各監測數據，對數據統一集中管理。
（4） 并能通過聲光報警、語音報警、LED屏幕顯示等多種方式發出報警信息，及時告知維護管理責任人。
（5） 對歷史數據的自動分類整理。
（6）管理軟件提供事件查詢、告警配置和查詢、環境參數瀏覽。
方案介紹與設計
1、檢測點的定位
首先通過對產車間、倉庫等處的細致分析，初步確定設置可燃氣體探測器的*佳位置或必要設置點。具體到某個裝置時可做更具體的分析，根據可能泄露的部位,確定可燃體探測器布置的*佳位置或必要設置點，從而保證泄漏的可燃氣體充分擴散到檢測器附近，使泄漏險情及時被探知。
2、可燃氣體探頭的選擇
針對化工常見實際環境與自然條件，選用催化燃燒可燃氣體探測器較為合適，因為催化燃燒具有輸出信號線性好，指數可靠，價格便宜，不會與其他非可燃性氣體發生交叉感染，比較適合化工環境類型。
檢測報警系統安裝與實現
整個檢測系統可由檢測器和報警器組成，也可以結合PLC控制器與組態功能，實現上位機直接觀測被檢測地點實時情況的遠程智能檢測報警系統。此檢測儀器帶有聲光和振動報警功能，根據具體需要，可以設置為具有消音和鎖存功能，只通過上位機獲取各檢測點的直觀可燃氣體濃度值。此外檢測系統還可以通過自身或外接存儲器記錄以往的歷史檢測數據。工作人員可以通過PC機或監控儀器上獲取紅外線可燃氣體探測器所的實時和歷史數據，便于查詢和分析。當檢測到可燃物濃度達到危險值，可通過PLC控制器自動實現報警器的報警顯示功能。
報警器可采用蜂鳴器、指示燈、指示儀等常規儀表，也有PLC、分散控制系統、數據采集系統、工業控制計算機或專用報警顯示設備等電子設備。報警器包括信號設定器和閃光報警兩個基本單元。為保證檢測報警系統的可靠性，報警控制器或信號設定器應與檢測器一對一相對獨立設置，閃光報警單元可與其他儀表系統共用，對重要的報警與自動保護有關的報警，應與獨立設置。指示報警設備應安裝在有人值守的控制室、現場操作室內。現場報警器應就近安裝在檢測器所在的區域。
除此之外，在設計檢測器時需要充分考慮其安裝位置的合理性，為以后的使用、維護、檢定提供方便。根據現場的空氣可能環流及空氣流動的上升趨勢，以及廠房的空氣自然流動情況、通風通道等綜合推測，當發生大量泄漏時，根據可燃氣體或有毒氣體在平面上自然擴散的趨勢方向，確定平面位置，再根據泄漏氣體的密度并結合空氣流動的方向，確定空間位置。
方案總結
綜上，本方案即利用典型的紅外線可燃氣體探測器為引導，實現由檢測器和報警器，結合PLC控制器與組態功能，*終實現上位機直接觀測與控制被檢測地點實時情況的遠程智能檢測報警系統。此外，還可考慮將可燃、有毒氣體檢測報警系統，與火災檢測報警系統合并設置，即設置火災和氣體檢測報警系統。這樣將安全獨立于過程控制，可以實現聯網，構成一個完整的防火、滅火的消防安全系統，從而確保生產的安全運行。此種方式安全管理級別更高，推薦貴項目組考慮使用此方式。

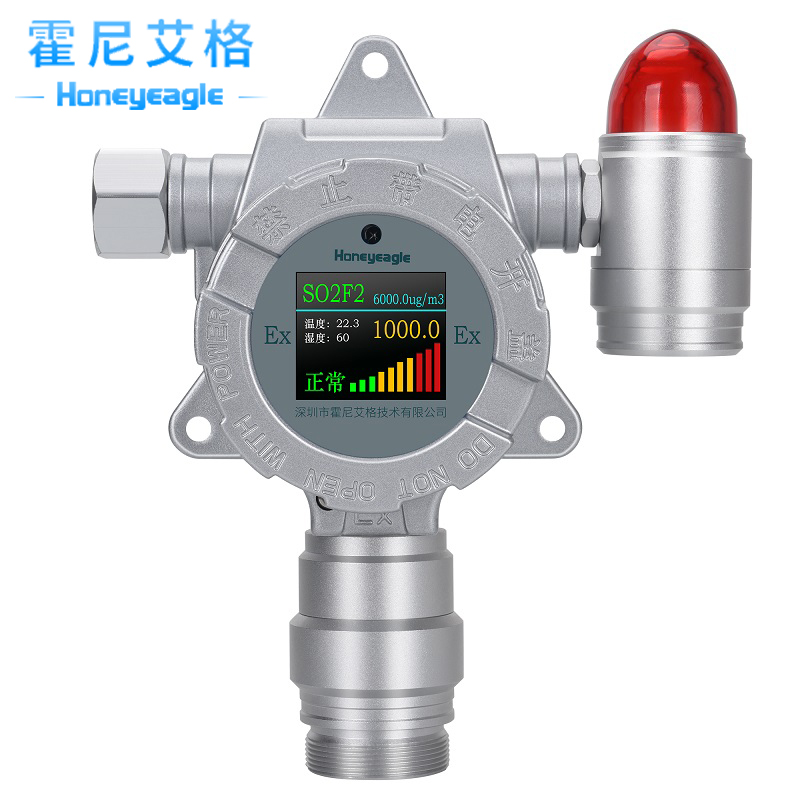

霍尼艾格 固定式氣體檢測儀
產品描述
固定式可燃氣體檢測儀HNAG1000-EX,適用于各種環境中的甲烷氣體濃度和泄露實時準確檢測，采用進口電化學傳感器和微控制器技術. 響應速度快，測量精度高，穩定性和重復性好等優點. 防爆接線方式適用于各種危險場所, 并兼容各種控制報警器, PLC, DCS等控制系統, 可以同時實現現場報警預警, 4-20mA標準信號輸出,繼電器開關量輸出; 完美顯示各項技術指標和氣體濃度值; 同時具有多種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損壞；
產品特點
●本安電路設計，防爆認證，二級防雷、防靜電，防雷和防靜電能力超過國家標準，抗高強度脈沖浪涌電流沖擊。高可靠性和穩定性。
●符合EMI、EMC標準，通過國標測試及CMC計量器具許可認證。
GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》
GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》
GB 3836.4—2010 《爆炸性氣體環境用電氣設備 本質安全型“i”》
●標準總線RS485和4～20mA標準信號同時輸出，1組繼電器開關量輸出，可選頻率輸出 200-1000Hz 、Hart協議信號、1～5V輸出、無線傳輸(10-50公里或不限距離)。可以有線或無線遠程實時監控，將數據上傳到手機或通過局域網、互聯網傳輸到環保局、其他監控中心、監控設備、監控電腦，通過免費上位機軟件或氣體報警控制器實時監控現場的濃度。
●兼容各種二次表、數據采集模塊、PLC、DCS系統，可直接驅動電磁閥、風機、報警器等設備，也可以通過驅動中間繼電器來驅動大功率設備。
●標配紅外遙控器，可以實現在危險場合免開蓋操作，比如：修改報警點、濃度校準、零點校準、消音、恢復出廠、進入菜單、
●2.5寸高清彩屏(TF)顯示實時濃度、溫度、濕度、
●自動跟蹤零點防止漂移，溫度補償、多級校準，能同時符合國標和各個地區的地方、省級計量局標準
產品參數
檢測范圍： | 0-100%LEL | ||
分辨率： | 1%LEL | ||
顯示方式： | 液晶顯示 | ||
溫濕度： | 溫度檢測范圍：-40 ～ 60℃，濕度檢測范圍：0-100%RH | ||
檢測方式： | 擴散式、流通式、泵吸式可選 | 安裝方式： | 壁掛式、管道式 |
檢測精度： | ≤±3% | 線性誤差： | ≤±1% |
響應時間： | ≤20秒（T90） | 零點漂移： | ≤±1%（F.S/年） |
恢復時間： | ≤20秒 | 重 復 性： | ≤±1% |
信號輸出： | ① 4-20mA信號：標準的16位精度4-20mA輸出芯片，傳輸距離1Km | ||
傳輸方式： | ① 電纜傳輸：3芯、4芯電纜線，遠距離傳輸（1-2公里） ③Lora傳輸：可傳輸距離10-50公里 | ||
接收設備： | 用戶電腦、控制報警器、PLC、DCS、等 | ||
報警方式： | 現場聲光報警、外置報警器、遠程控制器報警、電腦數據采集軟件報警等 | ||
報警設置： | 標準配置兩級報警，可選三級報警；可設置報警方式：常規高低報警、區間控制報警 | ||
電器接口： | 3/4″NPT內螺紋、1/2″NPT內螺紋，同時支持2種電器連接方式 | ||
防爆標志： | ExdII CT6（隔爆型） | 殼體材料： | 壓鑄鋁+噴砂氮化/氟碳漆，防爆防腐蝕 |
防護等級： | IP66 | 工作溫度： | -30 ～ 60℃ |
工作電源： | 24VDC（12～30VDC） | 工作濕度： | ≤95%RH，無冷凝 |
尺寸重量： | 183×143×107mm(L×W×H）1.5Kg(儀器凈重) | 工作壓力： | 0 ～ 100Kpa |
標準配置 物品 | 數量 |
在線式氣體檢測儀 | 1臺 |
紅外遙控器 | 1個 |
使用說明書 | 1份 |
合格證/保修卡 | 1份 |
環保包裝盒 | 1份 |
選配配件 物品 | 數量 |
DC 24V電源2A | 1個 |
標定流通池氣室 | 1個 |
外置聲光報警器 | 1個 |
24V 5L/12L真空氣泵 | 1個 |
Lora、4G無線傳輸 | 1套 |

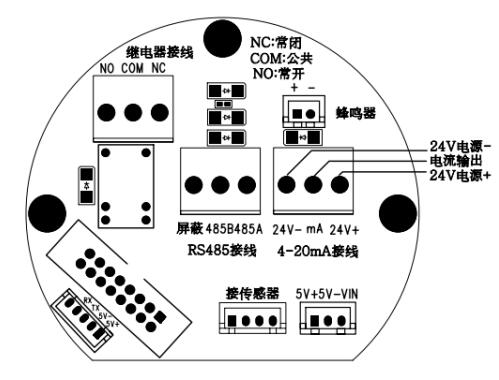

固定式可燃氣體檢測儀電氣接線定義圖
檢測儀安裝方式：
氣體檢測報警器安裝方式有抱管安裝、墻壁安裝、支架固定安裝等方式。
管道式安裝主要用于封閉空間內有毒有害氣體濃度在線監測, 所檢測管道內溫度,濕度, 壓力在本產品的接受范圍內,直接在所檢測管道上開 45*1.5MM 的母螺紋,然后把氣體報警器檢測儀擰上去,就近取電 24V 或者 PLC,控制監控系統直接供電進行工作;如果管道內溫度,濕度, 壓力都不在接受范圍內,數值都比較大;氣體傳感器不能在這樣的環境下工作,必須選擇預處理取樣檢測,也就是使用泵吸式取樣檢測,取樣之前用深圳市霍尼艾格科技有限公司的預處理把溫度,濕度,壓力降到接受范圍內再檢測;詳細請電話咨詢深市霍尼艾格科技有限公司銷售部或技術部;壁掛式安裝也就是自然擴散式主要用于車間,倉庫,大學實驗室,室外各種場所等等; 用螺絲把氣體報警器檢測儀固定在指定的位置,(所檢測氣體最容易產生的地方);就近取電 24V 或者 PLC,控制監控系統直接供電進行工作;不同氣體安裝位置不同,一般安裝在離地面 35CM 處或者安裝在靠近排風口處；泵吸式安裝是使用軟管和微型氣泵把氣體吸出來檢測,一般用于不能直接檢測一些小空間的氣體濃度,比如研究所做實驗,管道內溫度濕度過大,煙氣溫度過高等等;泵吸式氣體檢測儀反應快,零敏度比較高;
檢測儀安裝注意事項
氣體檢測報警器的具體安裝位置是由氣體的比重決定的，具體安裝方案如下：
1、當被檢測氣體密度比重大于空氣比重時，氣體檢測報警器應安裝在距離地面
(30～60)cm 處，且傳感器部位向下。
2、當被檢測氣體密度比重小于空氣比重時，氣體檢測報警器應安裝在距離頂棚
(30～60)cm 處，且傳感器部位向下。
氣體檢測報警器的安裝位置是根據 GB50493-2009《石油化工易燃氣體和有害氣
體檢測報警設計規范》相關規定依據檢測氣體密度及風向確定氣體檢測報警器安
裝位置。 報警器宜布置在可燃氣體或有毒氣體釋放源的最小頻率風向的上風側。可燃氣體報警器的有效覆蓋水平平面半徑，室內宜為 7.5m；室外宜為 15m。有毒氣體報警器與釋放源的距離，室外不宜大于 2m,室內不宜大于 1m。需設置易燃氣體或有毒氣體報警器的場所，宜采用固定式，當不具備設置固定式的條件時，應配置便攜式檢測報警器。檢測器宜安裝在無沖擊、無振動、無強電磁場干擾的場所，且周圍留有不小于 0.3m 的凈空。檢測比空氣重氣體報警器安裝高度應距面 0.3～0.6m；檢測比空氣輕氣體報警器安裝高度宜高釋放源 0.5～2m
說明：氣體密度于 0.97kg/m3（標準狀態）即認比空氣重,氣體密度于 0.97kg/m3
（標準狀態）即認比空氣輕。
售后服務
為創造名牌，提高企業知名度，樹立企業形象，我公司本著“一切追求高質量，用戶滿為宗旨”的精神，以“最優惠的價格、最周到的服務、最可靠的產品質量”的原則向您鄭重承諾：
一、產品質量承諾：
1、 產品的制造和檢測均有質量記錄和檢測資料。
2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
二、產品價格承諾：
1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優惠的價格提供給貴方。
三、交貨期承諾：
1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。
2、產品交貨時，我公司向用戶提供下列文件;
① 技術保養維修手冊
② 產品使用說明書
③ 提供易損件、并附送一定量的備件
四、售后服務承諾：
1、服務宗旨：快速、果斷、準確、周到、徹底
2、服務目標：服務質量贏得用戶滿意
3、服務效率：保修期內或保修期外如設備出現故障，供方技術24小時電話接聽
4、 服務原則：產品保修期為十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
感謝您選用深圳市霍尼艾格科技有限公司的產品，霍尼艾格始終將客戶的利益放在第一位，一直秉承以“客戶為中心”的服務宗旨，更好地了解客戶的需求，提高我們的服務質量，“今天的質量、明天的市場、服務到永遠”；是我們公司為客戶服務的準則，要把它貫穿到研發、生產、銷售及售后服務的各個環節中。為了確保您能夠充分享有霍尼艾格提供的完善售后服務支持，請您在購買后認真閱讀以下保修服務條款。
全國售后服務熱線：0755-84655796
應用場所
石油石化、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、醫藥科研、制藥生產車間、煙草公司、環境監測、學校科研、樓宇建設、消防報警、污水處理、工業氣體過程控制、鍋爐房、垃圾處理廠、隧道施工、輸油管道、加氣站、地下燃氣管道檢修、室內空氣質量檢測、危險場所安全防護、航空航天、軍用設備監測等。
