一、為何安裝可燃、有毒有害氣體設備
危化品倉庫，噴漆房、調漆間是存在各種化學品的場所，可能會存在可燃氣體或有毒有害氣體泄漏的情況。所以安裝有毒/可燃氣體報警器是一種有效的安防措施。防爆型化工廠倉庫有害泄漏報警器,可燃氣體報警裝置安裝位置有什么規定、可以有效的檢測出可燃氣體的濃度，預防氣體泄漏后可燃氣體濃度超標
可燃有害氣體報警器可以有效的檢測出可燃有毒性氣體的濃度，預防氣體泄漏后可燃有毒性氣體濃度超標。可燃有害氣體報警器是由氣體報警控制器和氣體探測器兩部分組成，控制器可放置于值班室內，主要對各監測點進行控制，可燃有毒性氣體探測器安裝于氣體最易泄漏的地點，氣體探測器的核心部件為內置的氣體傳感器，可燃氣體傳感器檢測空氣中可燃氣體的濃度。氣體探測器將傳感器檢測到的可燃氣體濃度轉換成電信號，通過線纜傳輸到控制器，可燃有毒性氣體濃度越高，電信號越強，當氣體濃度達到或超過氣體報警控制器設置的報警點時，氣體報警控制器發出報警信號，并可啟動電磁閥、排氣扇等外聯設備，自動排除隱患。
可燃有害氣體報警器是嚴格遵循的國家標準為GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》和GB15322.1-2003《測量范圍為0～100％LEL的點型可燃氣體探測器》，GB16808-2008《可燃氣體報警控制器》可燃氣體泄漏報警控制器外形美觀、顯示界面清晰、操作簡單，產品整機采用模塊化結構設計，便于維護。
防爆型可燃有害氣體報警器防爆認證等級為Exd II CT6,可以固定安裝在有被測氣體泄漏的室內、外危險場所。可燃有害氣體報警器采用進口傳感器，測量精度高，穩定性好，抗中毒，抗干擾能力強。壁掛式可燃有害氣體報警器可以有效的檢測出可燃氣體的濃度，預防可燃氣體泄漏后氣體濃度超標。目前基本有兩種數據傳輸方式，有線數據傳輸和無線數據傳輸。如果用有線來傳遞數據，技術簡單、成熟，易于實現;但施工布線工作量大，網線易受人為破壞，線路損壞后，故障點不易查找。如果使用無線系統，施工很簡單，系統好維護，故障好查找，因此無線傳輸將在很多領域都有應用，咱們目前的有線探頭已經失效，故此可更換新的無線探頭，可以省去布線的煩惱。
安裝示意圖：
化學倉11個無線可燃氣體探頭信號通過無線方式數據對傳 傳輸到分機主機，噴涂車間16個無線可燃氣體探頭通過無線方式數據對傳 傳輸信號到分機主機，噴漆房和膩子房19個無線可燃氣體探頭通過無線方式數據對傳分別傳輸到6個分機主機，調漆間2個無線可燃氣體探頭信號通過無線方式數據對傳 傳輸到分機主機，過道和食堂新增8個無線可燃氣體探頭信號通過無線方式數據對傳 傳輸到噴涂車間分機主機
產品介紹：

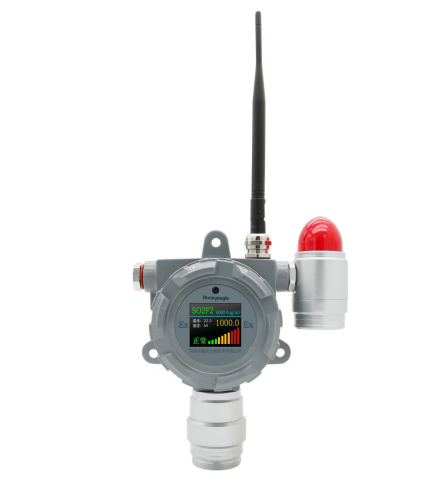

無線可燃氣體檢測儀：量程：0-100%LEL
一、產品描述
HNAG1000-EX可燃氣無線信號傳輸固定式可燃氣檢測儀又稱為：無線可燃氣檢測儀、GPRS傳輸可燃氣檢測儀、Zigbee傳輸可燃氣檢測儀、無線傳輸可燃氣變送器、無線可燃氣探頭。氣體采樣方式分為:擴散式、泵吸式、管道式，客戶可根據實際應用選擇采樣方式。儀器采用DC24V供電，輸出信號包括：GPRS、nRF、Zigbee、WiFi。GPRS無線信號傳輸固定式可燃氣檢測儀適用于檢測儀與控制中心距離較遠的情況下、且使用現場無網絡信號下使用。檢測儀需插SIM卡，以三大運營商的網絡信號為傳輸載體，將傳感器濃度信號發送至監控室服務器；nRF無線信號傳輸固定式可燃氣檢測儀無線傳輸方式采用自組網傳輸，不需要外部網絡信號，只需要在監控室接收服務器插上無線接收模塊，即可隨時收到前端檢測儀發來氣體濃度信號。其傳輸距離決定于無線發射功率以及無線接受靈敏度，一般在幾百米到幾千米之間，最長可到七、八千米；Zigbee無線信號傳輸固定式可燃氣檢測儀本質也是屬于nRF傳輸的一種，只不過是基于Zigbee協議，工作頻率比一般nRF要高。其系統組網比較靈活，傳輸距離一般在1~2Km左右；WiFi無線信號傳輸固定式可燃氣檢測儀適用于現場有無線網絡信號，只需將儀器配置好，通過無線路由將儀器連接到Internet，遠端監控室便可實時監測現場氣體濃度過無線路由將儀器連接到Internet，遠端監控室便可實時監測現場氣體濃度。
二、產品特性:
防爆設計，防爆標志為ExdⅡCT6 Gb
采用高速、高精度處理電路對傳感器信號進行處理，響應速度快、測量精度高，穩定性、重復性好
大屏幕顯示，直觀顯示氣體濃度、類型、單位、量程、濃度柱狀態圖等信息
使用箭頭式菜單，調零、標定、低報、高報、復位等各項操作直觀明了
可配遙控操作，無須開蓋，操作簡單
報警信息更豐富：LCD報警等級顯示、LCD紅色背光點亮、聲光報警打開（選配）
氣室獨立設計，結合空氣動力學，更能快速、準確檢測目標氣體
全量程范圍溫度數字自動跟蹤補償，保證測量準確性
具備數據恢復功能，無須擔心誤操作
GPRS、nRF、Zigbee、WIFI輸出，為客戶免去布線煩惱
可為客戶配套WLO Sin氣體采集軟件，軟件具有實時顯示、存儲、查詢、導出功能。
三、應用場合
石油石化、油漆房、家具廠、冶金、環保監測、造紙印染、化工廠、制藥廠、煙草廠、垃圾處理廠、污水處理廠、消防報警、科研教育、電力電信、船舶等
四：詳細參數
檢測氣體 | 檢測空氣中可燃氣氣體 | ||
檢測原理 | 催化燃燒 | ||
檢測量程 | 0-100%LEL（其他量程請咨詢） | ||
分辨率 | 0.1%LEL | ||
設計標準 | GB50493-2009《石油化工企業可燃氣體和有毒氣體檢測報警設計規范》 GB 12358-2006《作業場所環境氣體檢測報警儀通用技術要求》 | ||
執行標準 | GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》 Q/WLA 001-2015《深圳市霍尼艾格科技有限公司 企業執行標準》 | ||
工作電壓 | DC24V±6V | 工作電流 | <100mA |
外殼材質 | 鋁合金 | 顯示方式 | 液晶顯示 |
檢測方式 | 擴散式、泵吸式、管道式 | 安裝方式 | 壁掛式、管道式、抱柱式 |
檢測精度 | ±3% | 重復精度 | ±3% |
響應時間 | <10S | 線性度 | ±2% |
零點漂移 | ±1%F.S/年 | 信號輸出 | Zigbee、WIFI、GPRS、RF |
工作壓力 | 85~105KPa | 產品壽命 | 2~5年 |
工作溫度 | -20～50℃（特殊要求請咨詢） | 工作濕度 | 10～95%RH非凝露 |
聲光報警 | 紅色LED、85db@1m蜂鳴器（選配） | 繼電器 | 3A@DC24V（選配） |
防爆等級 | ExdⅡCT6 Gb | 防護等級 | IP65 |
接線螺紋 | M20*1.5內螺紋 | 接線線材 | RVVP 3*0.75mm2 |
外形尺寸 | 125*106*153mm | 整機重量 | 1.8Kg |
附 件 | 包裝盒、說明書、合格證 | ||

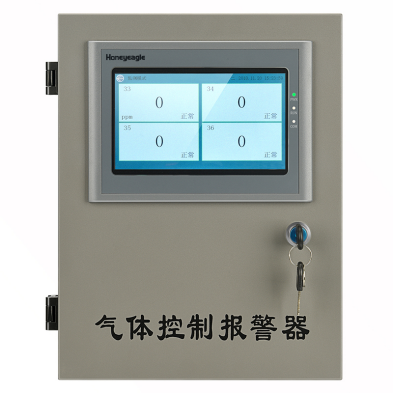

工空主機：
1.密碼登錄，防止不相關人員誤操作；
2，通道自由設置，方便用戶靈活配置；
3，歷史數據查詢、U 盤導出；
4，歷史報警查詢、U 盤導出；
5，歷史數據記錄時間間隔可設置；
6，歷史數據清除、歷史報警清除、恢復出廠設置；
7，4 種報警方式自由設置；
8，時間顯示、設置；
9，密碼修改；
10，同時支持最多 32 路 485 設備＋16 路 4-20mA 設備；
11，被打開通道數據的實時趨勢圖、歷史趨勢圖，方便用戶直觀查看數據趨勢；
12，PLC 自帶 8 路無源干接點輸出，可根據用戶需求配備繼電器擴展模塊等等。
13功耗：小于 7W
14測量單位：ppm、ppb、%LEL、%VOL、mg/m3、mg/L、g/m3、ug/m3、%rh、℃、MPa、KPa、Pa 等等
15安裝方式：壁掛式
16報警設定：4 種方式自由設定
17接收信號：4-20MA、RS485（標準 Modbus 協議）
18報警方式：蜂鳴器報警及報警信息實時顯示
19存儲：可存儲 2000 條報警記錄；可存儲 10 萬條歷史數據；報警記錄及歷史數據均可用 U 盤導出
20輸出觸點：PLC 自帶 8 個常開觸點，觸點容量 24VDC/10A 或 AC220V/1A，繼電器擴展模塊，觸點容量 30V/3A 或 250V/3A。
21輸出觸點可交互配置
22溫度：0~55℃,濕度:10~90%RH
