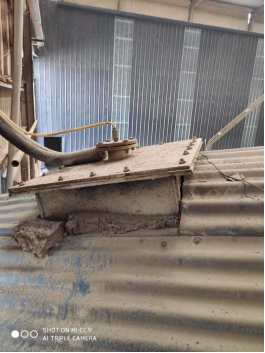

窯爐、鍋爐、煙囪管道氣體在線監測預處理系統現場案例

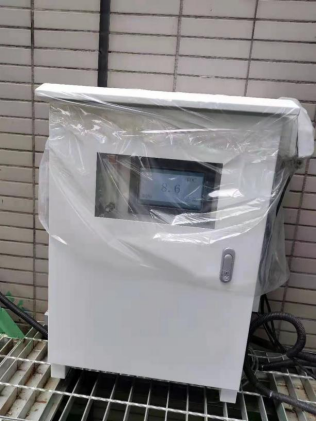

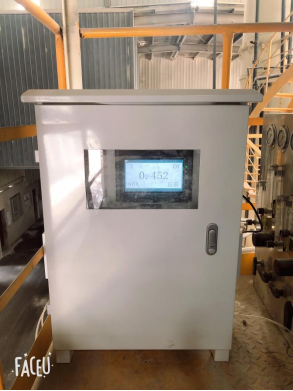

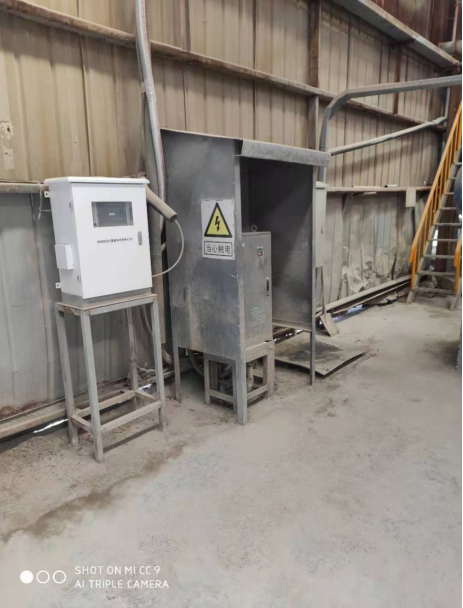

氣體在線監測系統

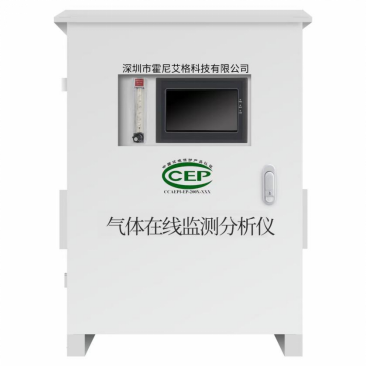

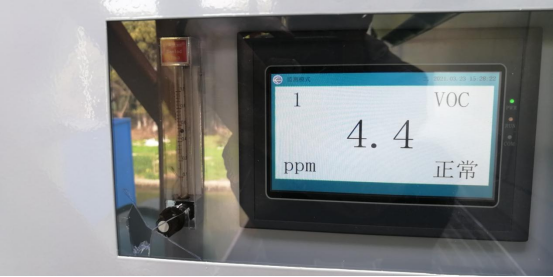

一、氣體在線分析儀介紹

HNAG62000-G氣體在線監測預處理系統是我公司自主研發生產的廠界/固定源VOC在線監測儀，傳感器是選用進口高精度電化學傳感器，采用泵吸式采樣方式監測,內置除水除塵過濾器，可以很好的保護傳感器不受侵害,采用聲光報

警裝置。

二、氣體在線分析儀參數

1、電源輸入：220AC

2、工作功率：35-40W

3、傳感器類型：PID；

4、氣體種類：VOC；

5、采樣方式：泵吸式；

6、氣體量程：0-100,500,1000PPM ；（更多量程聯系客服）

7、精確度： ≤±2%FS；

8、分辨率： 0.01PPM ；

9、重復性： ≤±2%FS ；

10、零點漂移： ≤±2%FS/6h ；

11、跨度漂移： ≤±3%FS/6h ；

12、響應時間： T90≤3 S ；

13、通信方式：4-20mA/RS485 數字信號(直接上傳環保局平臺)

14、報警方式：聲光報警；顯示屏：7 寸觸摸

15、工作溫度：常規溫度-20~60 ℃，60+℃選配；

16、工作濕度： 0~90%RH(無凝結)

17、使用壽命：傳感器（2 年）、儀器（5 年）；

18、產品尺寸：700X500X270

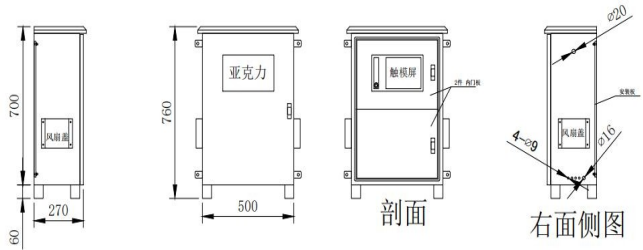

三、外箱尺寸圖

四、氣體在線分析儀優點

1、實現高性能自動監測，防干擾技術設計

2、精度高，性能可靠，適用于戶外和工業環境

3、實現數據參數采集，自動上傳網絡平臺，自動發布數據（GPRS 輸出）

4. 集成 GPRS 通信技術，實時監測環境數據，實時傳輸數據，實時監控設備運行狀態（GPRS 輸出）

5. 體積小，模塊化設計，靈活布局

6. 集成溫度補償技術，長久自動校準技術

7. 采用 32 位高速處理核心芯片

8. 采用 7 寸工業顯示觸摸屏

9. 自動扇熱排風裝置

11. 多級預處理功能

12. 采用冷凝功能，多層次保護傳感器

13. 數據存儲 10 萬條以上，可以保存 2 年，可以 U 盤導出

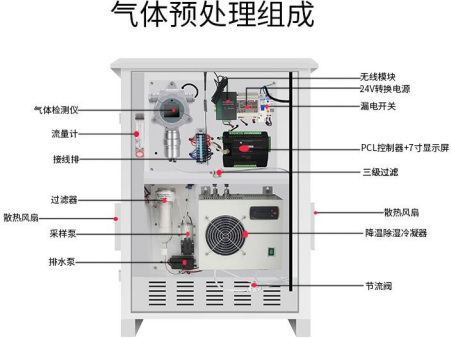

1、高溫預處理裝置：保證氣體能有效的被冷凝除水

2、三級過濾裝置：除油、除塵、干燥

3、溫度監測裝置：實時溫度顯示

4、氣體取樣裝置：5 升真空采樣泵

5、氣體檢測裝置：監測有毒有害氣體等工業廢氣

6、內置電子冷凝器和排水泵，可自動排出冷凝

7、流量控制裝置：控制氣體實時流量

8、PLC 控制系統：數據分析，數據儲存，數據導出

9、7 寸液晶觸摸顯示屏：中英文切換，氣體單位切換

10、選配：無線傳輸模塊 4G Lora wifi DTU 等上傳環保局

11、防水設計，檢測快速，可靠，穩定。

12、可將氣體分析儀內置于機箱內，也可以外置

13、標準采樣距離為 20 米，可選配最遠采樣距離超過 40 米

14、標準處理溫度為 200℃，最高可以處理 1300℃以內的煙氣

五、氣體預處理系統適用范圍：

應用領域：

適用鍋爐、加熱爐、窯爐（水泥窯爐、玻璃窯爐、陶瓷窯爐等）焙燒爐、焚燒爐、焦爐等燃燒設備的煙氣、尾氣、廢氣、排氣等氣體采樣、氣體凈化、環保排放等。適合農業大棚、實驗室、冷庫、高溫爐等高溫或低溫的場合使用。

氣體監測系統安裝使用簡要說明

一、電源部分：

電源插頭接220V交流電源，須確保地線接地良好。

二、確定機箱及采樣管安裝位置

1，采樣管安裝位置的選擇，一般的，采樣點溫度在20度左右是最佳的，但這基本不可能，所以要盡量選擇溫度相對偏低的點安裝采樣管。同時綜合考慮與主機箱之間的距離和管路鋪設路線。

2，主機箱安裝位置的選擇，首先內部傳感器元件的耐受溫度范圍為-20℃~+50℃，最佳工作溫度為+20℃左右，所以要選擇環境溫度不低于-20℃也不高于+50℃的地方安裝。

3，采樣點與主機箱管路距離，主機箱內部使用的抽氣泵是小型正空隔膜泵，真空度在50KPa-70KPa左右，管路長度的原則是溫度合適的前提下越短越好，管路越長數據延遲越長，一般20米內是沒有問題的。還是需要結合現場實際情況而定。

三、氣路管線連接部分：

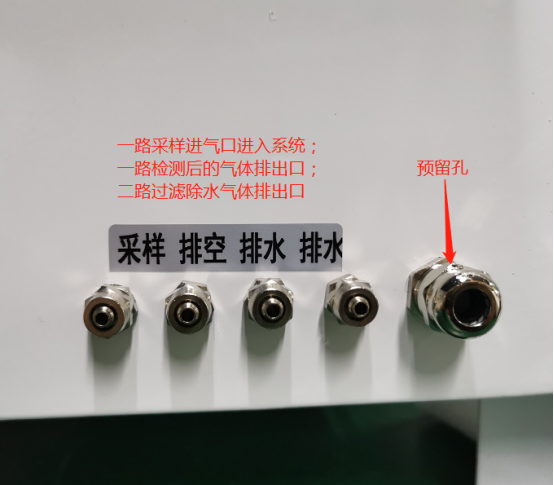

1，管路接口有四個：分別是一路采樣進氣口進入系統；一路檢測后的氣體排出口；二路過濾除水氣體排出口。接口默認是φ6大小，可以使用外徑6mm內徑4mm的PU軟管。

氣路接口示意圖

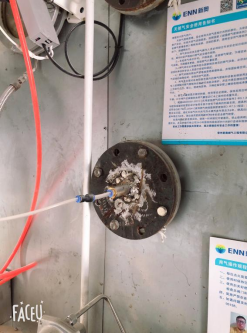

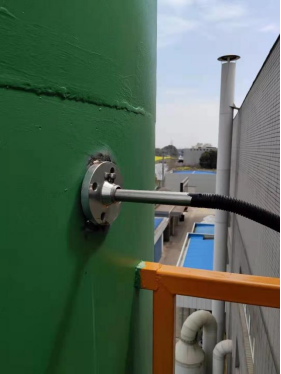

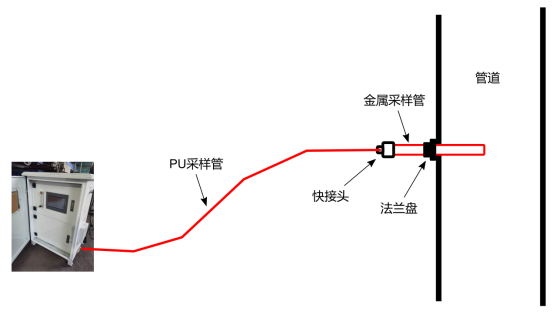

2，采樣管的安裝：采樣,管插入待測氣體的管道，使用配套法蘭固定。如果待測管道氣體溫度高于采樣管的耐熱溫度，采樣前段的管路應采取耐熱管路并進行預降溫再接PU軟管連接檢測系統的采樣接口，即標簽為“采樣”的接口。

采樣管的安裝

3，氣路排出接口的接法：

排空口：使用φ6的PU軟管連接，主要排放的是從流經檢測儀里檢測后的氣體，

排水口：兩個排水口，使用φ6的PU軟管連接，可以用三通頭合并為1條管路排出，大部分的采樣氣體和水汽從這里排出，如果管道待測氣體管道溫度高、濕氣大所含水汽較多，那顯示為排水的二路排水口會有水流出，所以排水管應向下安裝，以保證水流順利排出。

三、使用調試中的注意事項：

1，流量控制：系統運行中，通過調整流量計和冷凝器下端排水管道上的節流閥，控制流過檢測儀表的氣體流量在400ml/min左右。

2，如果外部設備需要接系統的4-20mA輸出信號讀取濃度數據的情況，4-20mA輸出信號是藍色線已經接在端子排上，藍色為電流輸出正極，電流輸出負極為24V負極。如果要使用RS485接口讀取濃度數據，需用一個DB9接頭插入觸控屏背面的COM2，9針為485A，8針為485B，需結合通訊協議操作，如有需要可聯系業務索取。

3，冷凝器的目標冷凝溫度使用默認溫度即可。

4，需要定期手動維護清洗粉塵過濾器，防止粉塵堵塞氣路。
